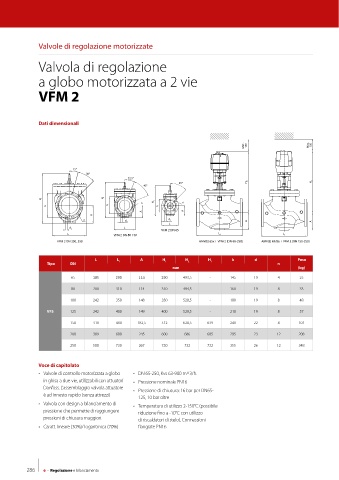

Page 288 - DANFOSS - CATALOGO GENERALE - DELLAFIORE

Valvole di regolazione motorizzate

Valvola di regolazione

a globo motorizzata a 2 vie

VFM 2

Dati dimensionali

Min:. 150 Min:. 150

15°
30°
22,5°
45° H 2 H 3
45°
H 1 H 1
n H 1 n
k
k k
A
A
A
n d 2
d 2 A A
L
L
d 2
VFM 2 DN 65
L VFM 2 DN 80-150 L 1 L 1
VFM 2 DN 200, 250 AMV(E) 65x + VFM 2 (DN 65-250) AMV(E) 85/86 + VFM 2 (DN 150-250)
L L 1 A H 1 H 2 H 1 k d Peso
Tipo DN n
mm (kg)
65 185 290 114 290 493,5 - 145 19 4 25
80 200 310 114 310 494,5 - 160 19 8 33
100 242 350 148 350 528,5 - 180 19 8 48

VFS 125 242 400 149 400 529,5 - 210 19 8 57
150 310 480 182,5 512 628,5 639 240 22 8 101

200 389 600 245 600 686 685 295 23 12 208
250 500 730 267 730 732 732 355 26 12 348

Voce di capitolato
• Valvole di controllo motorizzata a globo • DN 65-250, Kvs 63-900 m^3/h.
in ghisa a due vie, utilizzabili con attuatori • Pressione nominale PN16
Danfoss. L’assemblaggio valvola attuatore • Pressione di chiusura: 16 bar per DN65-
è ad innesto rapido (senza attrezzi)
125, 10 bar oltre
• Valvola con design a bilanciamento di • Temperatura di utilizzo 2-150°C (possibile
pressione che permette di raggiungere riduzione fino a -10°C con utilizzo
pressioni di chiusura maggiori. di riscaldatori di stelo). Connessioni
• Caratt. lineare (30%)/ logaritmica (70%) flangiate PN16

286 6 - Regolazione e bilanciamento
