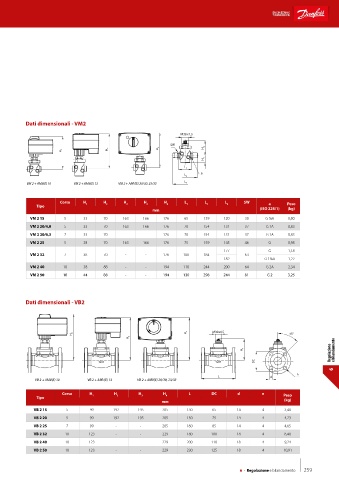

Page 261 - DANFOSS - CATALOGO GENERALE - DELLAFIORE

Dati dimensionali - VM2

M30×1,5
SW
H 4 H 5 H 2
H 3
H 1

L 1
a
L 2
VM 2 + AMV(E) 10 VM 2 + AMV(E) 13 VM 2 + AMV(E) 20/30, 23/33 L 3

Corsa H 1 H 2 H 3 H 4 H 5 L 1 L 2 L 3 SW a Peso
Tipo
mm (ISO 228/1) (kg)
VM 2 15 5 33 70 163 166 176 65 139 120 30 G ¾A 0,80
VM 2 20/4,0 5 33 70 163 166 176 70 154 131 37 G 1A 0,83
VM 2 20/6,3 7 33 70 - - 176 70 154 131 37 G 1A 0,83
VM 2 25 5 38 70 163 166 176 75 159 145 46 G 0,98
177 G 1,18
VM 2 32 7 38 70 - - 176 100 184 63
182 G 1¾A 1,22
VM 2 40 10 38 88 - - 194 110 244 200 64 G 2A 2,34
VM 2 50 10 44 88 - - 194 130 298 244 81 G 2 3,25

Dati dimensionali - VB2

H 2 H 4 M30×1,5 45°
H 3
Regolazione
H 1 e bilanciamento

DC
6
n
L d
VB 2 + AMV(E) 10 VB 2 + AMV(E) 13 VB 2 + AMV(E) 20/30, 23/33
Corsa H 1 H 2 H 3 H 4 L DC d n Peso
Tipo
mm (kg)
VB 2 15 5 99 192 195 205 130 65 14 4 3,40
VB 2 20 5 99 192 195 205 150 75 14 4 4,23
VB 2 25 7 99 - - 205 160 85 14 4 4,65
VB 2 32 10 123 - - 229 180 100 18 4 8,40
VB 2 40 10 123 - - 229 200 110 18 4 9,24
VB 2 50 10 123 - - 229 230 125 18 4 10,91

6 - Regolazione e bilanciamento 259
