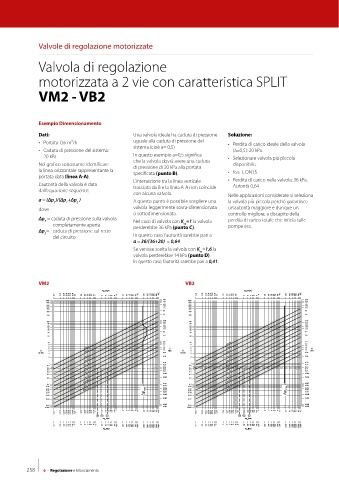

Valvole di regolazione motorizzate

Valvola di regolazione

motorizzata a 2 vie con caratteristica SPLIT

VM2 - VB2

Esempio Dimensionamento

Dati: Una valvola ideale ha caduta di pressione Soluzione:
• Portata: 0,6 m³/h uguale alla caduta di pressione del • Perdita di carico ideale della valvola
sistema (cioè a= 0,5)
• Caduta di pressione del sistema: (a=0,5): 20 kPa.
20 kPa In questo esempio a=0,5 significa • Selezionare valvola più piccola
che la valvola dovrà avere una caduta
Nel grafico sottostante identificare di pressione di 20 kPa alla portata disponibile.
la linea orizzontale rappresentante la specificata (punto B). • Kvs 1, DN15.
portata data (linea A-A).
L’intersezione tra la linea verticale • Perdita di carico nella valvola: 36 kPa.
L’autorità della valvola è data tracciata da B e la linea A-A non coincide Autorità 0,64
dall’equazione seguente:
con alcuna valvola. Nelle applicazioni considerate si seleziona
a = (Δp )/(Δp +Δp )
1 1 2 A questo punto è possibile scegliere una la valvola più piccola perchè garantisce
dove valvola leggermente sovra-dimensionata un’autorità maggiore e dunque un
o sottodimensionata. controllo migliore, a discapito della
Δp = caduta di pressione sulla valvola Nel caso di valvola con K =1 la valvola perdita di carico totale che inficia sulle
1
vs
completamente aperta perderebbe 36 kPa (punto C). pompe ecc.
Δp = caduta di pressione sul resto
2
del circuito In questo caso l’autorità sarebbe pari a
a = 36/(36+20) = 0,64
Se venisse scelta la valvola con K =1,6 la
vs
valvola perderebbe 14 kPa (punto D).
In questo caso l’autorità sarebbe pari a 0,41.

VM2 VB2

p max p max

258 6 - Regolazione e bilanciamento
