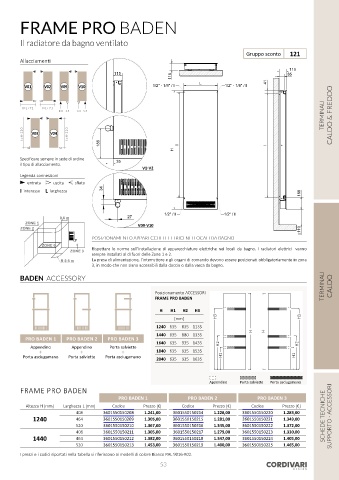

Page 53 - CORDIVARI - LISTINO VENTILCONVETTORI E RADIATORI - DELLAFIORE
P. 53
FRAME PRO BADEN
Il radiatore da bagno ventilato
Gruppo sconto 121
Allacciamenti
115
115 85
115
V01 V02 V09 V10 1/2" - 1/8" / I L 1/2" - 1/8" / I 41
TERMINALI CALDO & FREDDO
I=L+71 I=L+71
I=L-54 I=L-54
I=H-220 V03 V04 I=H-220
188 I I
H
Specificare sempre in sede di ordine 35
il tipo di allacciamento.
V1-V2
Legenda connessioni
entrata uscita sfiato
I interasse L larghezza 34
188
1/2" / I 1/2" / I
0.6 m 27
ZONE 1 V09-V10
ZONE 2
≥110
POSIZIONAMENTO APPARECCHI ELETTRICI NEI LOCALI DA BAGNO
ZONE 0 Rispettare le norme sull’installazione di apparecchiature elettriche nei locali da bagno. I radiatori elettrici vanno
ZONE 3
sempre installati al di fuori delle Zone 1 e 2.
R 0.6 m La presa di alimentazione, l’interruttore e gli organi di comando devono essere posizionati obbligatoriamente in zona
3, in modo che non siano accessibili dalla doccia o dalla vasca da bagno.
BADEN ACCESSORY
Posizionamento ACCESSORI TERMINALI CALDO
FRAME PRO BADEN
H H1 H2 H3
[mm] H3 H3
1240 635 835 1135
H H
1440 635 880 1335
PRO BADEN 1 PRO BADEN 2 PRO BADEN 3
1640 635 935 1435 H2 H2
Appendino Appendino Porta salviette
+ + + 1840 635 935 1535
Porta asciugamano Porta salviette Porta asciugamano H1 H1
2040 635 935 1635
Appendino Porta salviette Porta asciugamano
FRAME PRO BADEN
PRO BADEN 1 PRO BADEN 2 PRO BADEN 3
Altezza H [mm] Larghezza L [mm] Codice Prezzo [€] Codice Prezzo [€] Codice Prezzo [€]
408 3601550150208 1.241,00 3601550150214 1.228,00 3601550150220 1.283,00
1240 464 3601550150209 1.305,00 3601550150215 1.281,00 3601550150221 1.349,00 SCHEDE TECNICHE SUPPORTO - ACCESSORI
520 3601550150210 1.367,00 3601550150216 1.345,00 3601550150222 1.372,00
408 3601550150211 1.305,00 3601550150217 1.279,00 3601550150223 1.330,00
1440 464 3601550150212 1.382,00 3601550150218 1.347,00 3601550150224 1.405,00
520 3601550150213 1.453,00 3601550150219 1.400,00 3601550150225 1.465,00
I prezzi e i codici riportati nella tabella si riferiscono ai modelli di colore Bianco RAL 9016-R02.
