P. 51

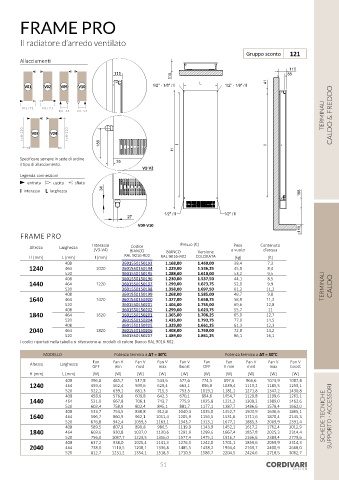

FRAME PRO
Il radiatore d’arredo ventilato
Gruppo sconto 121
Allacciamenti
115
115 85
115
L 41
V01 V02 V09 V10 1/2" - 1/8" / I 1/2" - 1/8" / I
TERMINALI CALDO & FREDDO
I=L+71 I=L+71
I=L-54 I=L-54
I=H-220 V03 V04 I=H-220
188 I I
H
Specificare sempre in sede di ordine 35
il tipo di allacciamento.
V1-V2
Legenda connessioni
entrata uscita sfiato
I interasse L larghezza 34
188
1/2" / I 1/2" / I
27
V09-V10
FRAME PRO ≥110
Peso
Codice
Altezza Larghezza Interasse BIANCO BIANCO Prezzo [€] Versione a vuoto Contenuto
(V3-V4)
d'acqua
H [mm] L [mm] I [mm] RAL 9016-R02 RAL 9016-R02 COLORATA [kg] [lt]
408 3601550150193 1.168,00 1.460,00 38,4 7,3
1240 464 1020 3601550150194 1.229,00 1.536,25 45,0 8,4
520 3601550150195 1.288,00 1.610,00 53,2 9,5
408 3601550150196 1.230,00 1.537,50 44,1 8,5
1440 464 1220 3601550150197 1.299,00 1.623,75 52,0 9,9 CALDO
520 3601550150198 1.358,00 1.697,50 61,3 11,2 TERMINALI
408 3601550150199 1.268,00 1.585,00 49,7 9,8
1640 464 1420 3601550150200 1.327,00 1.658,75 58,9 11,3
520 3601550150201 1.404,00 1.755,00 69,6 12,8
408 3601550150202 1.299,00 1.623,75 55,7 11
1840 464 1620 3601550150203 1.365,00 1.706,25 65,9 12,7
520 3601550150204 1.435,00 1.793,75 77,9 14,5
408 3601550150205 1.329,00 1.661,25 61,3 12,3
2040 464 1820 3601550150206 1.408,00 1.760,00 72,8 14,2
520 3601550150207 1.489,00 1.861,25 86,1 16,1
I codici riportati nella tabella si riferiscono ai modelli di colore Bianco RAL 9016-R02.
MODELLO Potenza termica a ΔT = 30°C Potenza termica a ΔT = 50°C
Fan Fan V Fan V Fan V Fan V Fan Fan Fan V Fan V Fan V
Altezza Larghezza
OFF min med max boost OFF V min med max boost
H [mm] L [mm] [W] [W] [W] [W] [W] [W] [W] [W] [W] [W]
408 396,8 485,7 517,8 543,6 572,6 774,5 897,6 966,6 1023,9 1087,4
1240 464 459,4 562,4 599,6 629,4 663,1 896,8 1039,4 1119,2 1185,5 1259,1
520 522,1 639,1 681,3 715,3 753,5 1019,1 1181,1 1271,8 1347,2 1430,8
408 458,6 576,8 609,8 642,3 670,1 894,6 1054,7 1129,8 1199,6 1263,1
1440 464 531,0 667,8 706,1 743,7 775,9 1035,8 1221,2 1308,2 1389,0 1462,6
520 603,4 758,9 802,4 845,1 881,7 1177,1 1387,7 1486,6 1578,4 1662,0
408 533,7 754,5 838,8 912,8 1040,3 1035,0 1352,7 1503,9 1636,6 1865,1
1640 464 596,7 860,9 962,1 1051,4 1205,9 1156,5 1531,6 1711,6 1870,4 2145,3 SCHEDE TECNICHE SUPPORTO - ACCESSORI
520 676,8 942,4 1059,3 1163,1 1343,7 1313,1 1677,1 1885,3 2069,9 2391,4
408 589,5 807,9 899,8 980,5 1119,9 1143,9 1452,1 1617,2 1762,4 2012,9
1840 464 669,6 930,8 1037,0 1130,6 1291,9 1299,6 1667,4 1857,8 2025,3 2314,4
520 756,0 1087,7 1229,5 1356,0 1577,4 1475,1 1916,7 2166,6 2389,4 2779,6
408 637,2 938,0 1025,4 1141,3 1276,0 1242,0 1701,1 1859,6 2069,9 2314,3
2040 464 738,0 1110,5 1208,1 1336,8 1485,5 1438,2 1994,4 2169,7 2400,9 2668,0
520 812,7 1231,2 1354,1 1518,3 1710,5 1586,7 2204,5 2424,6 2718,5 3062,7
51
