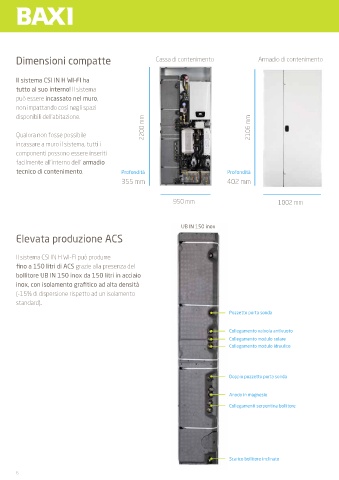

Page 6 - BAXI - CSI IN H WI-FI - DELLAFIORE

Dimensioni compatte Cassa di contenimento Armadio di contenimento

Il sistema CSI IN H WI-FI ha
tutto al suo interno! Il sistema
può essere incassato nel muro,
non impattando così negli spazi
disponibili dell’abitazione.
2200 mm 2106 mm

Qualora non fosse possibile
incassare a muro il sistema, tutti i
componenti possono essere inseriti
facilmente all’interno dell’ armadio
tecnico di contenimento. Profondità Profondità
355 mm 402 mm

950 mm 1002 mm

UB IN 150 inox
Elevata produzione ACS

Il sistema CSI IN H WI-FI può produrre
fino a 150 litri di ACS grazie alla presenza del
bollitore UB IN 150 inox da 150 litri in acciaio
inox, con isolamento grafitico ad alta densità
(-15% di dispersione rispetto ad un isolamento
standard).
Pozzetto porta sonda

Collegamento valvola antivuoto
Collegamento modulo solare
Collegamento modulo idraulico

Doppio pozzetto porta sonda

Anodo in magnesio
Collegamenti serpentina bollitore

Scarico bollitore inclinato

6
