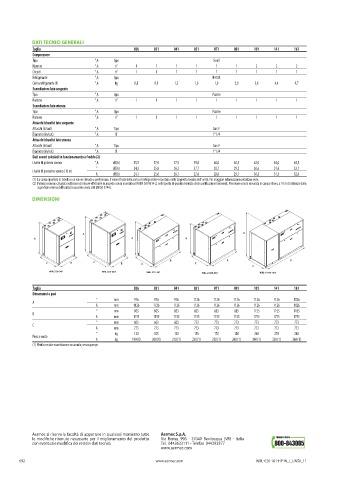

DATI TECNICI GENERALI
Taglia 026 031 041 051 071 081 101 141 161
Compressore
Tipo °,A tipo Scroll
Numero °,A n° 1 1 1 1 1 1 2 2 2
Circuiti °,A n° 1 1 1 1 1 1 1 1 1
Refrigerante °,A tipo R410A
Carica refrigerante (1) °,A kg 0,8 0,9 1,2 1,6 1,9 2,0 3,6 4,4 4,7
Scambiatore lato sorgente
Tipo °,A tipo Piastre
Numero °,A n° 1 1 1 1 1 1 1 1 1
Scambiatore lato utenza
Tipo °,A tipo Piastre
Numero °,A n° 1 1 1 1 1 1 1 1 1
Attacchi idraulici lato sorgente
Attacchi (in/out) °,A Tipo Gas-F
Diametro (in/out) °,A Ø 1” 1/4
Attacchi idraulici lato utenza
Attacchi (in/out) °,A Tipo Gas-F
Diametro (in/out) °,A Ø 1” 1/4
Dati sonori calcolati in funzionamento a freddo (2)
Livello di potenza sonora °,A dB(A) 55,5 57,0 57,5 59,0 60,0 60,5 62,0 63,0 63,5
° dB(A) 24,3 25,8 26,3 27,7 28,7 29,2 30,6 31,6 32,1
Livello di pressione sonora (10 m)
A dB(A) 24,1 25,6 26,1 27,6 28,6 29,1 30,5 31,5 32,0
(1) La carica riportata in tabella è un valore stimato e preliminare. Il valore finale della carica di refrigerante è riportato nella targhetta tecnica dell’unità. Per maggiori informazioni contattare sede.
(2) Potenza sonora: calcolata sulla base di misure effettuate in accordo con la normativa UNI EN ISO 9614-2, nel rispetto di quanto richiesto dalla certificazione Eurovent.; Pressione sonora misurata in campo libero, a 10 m di distanza dalla
superficie esterna dell’unità (in accordo con la UNI EN ISO 3744).
DIMENSIONI

ACQUA-ACQUA
A A
A A A

B B B
C B C B C C
C
WRL 026-041 WRL 051-081 WRL 101-161 WRL-A 026-081 WRL-A 101-161

Taglia 026 031 041 051 071 081 101 141 161
Dimensioni e pesi
° mm 976 976 976 1126 1126 1126 1126 1126 1126
A
A mm 1126 1126 1126 1126 1126 1126 1126 1126 1126
° mm 605 605 605 605 605 605 1155 1155 1155
B
A mm 1155 1155 1155 1155 1155 1155 1755 1755 1755
° mm 603 603 603 773 773 773 773 773 773
C
A mm 773 773 773 773 773 773 773 773 773
° kg 120 125 130 150 170 180 260 270 280
Peso a vuoto
A kg 190 (1) 200 (1) 210 (1) 230 (1) 250 (1) 260 (1) 340 (1) 350 (1) 360 (1)
(1) Unità con due scambiatori e accumulo, senza pompe
