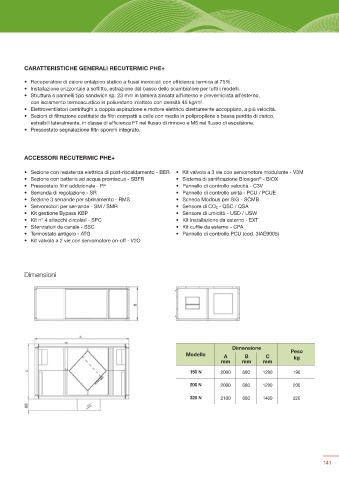

CARATTERISTICHE GENERALI RECUTERMIC PHE+

• Recuperatore di calore entalpico statico a fl ussi incrociati con effi cienza termica al 75%.
• Installazione orizzontale a soffi tto, estrazione dal basso dello scambiatore per tutti i modelli.
• Struttura a pannelli tipo sandwich sp. 23 mm in lamiera zincata all’interno e preverniciata all’esterno,
con isolamento termoacustico in poliuretano iniettato con densità 45 kg/m .
3
• Elettroventilatori centrifughi a doppia aspirazione e motore elettrico direttamente accoppiato, a più velocità.
• Sezioni di fi ltrazione costituite da fi ltri compatti a celle con media in polipropilene a bassa perdita di carico,
estraibili lateralmente, in classe di effi cienza F7 nel fl usso di rinnovo e M5 nel fl usso di espulsione.
• Pressostato segnalazione fi ltri sporchi integrato.

ACCESSORI RECUTERMIC PHE+

• Sezione con resistenza elettrica di post-riscaldamento - BER • Kit valvola a 3 vie con servomotore modulante - V3M
• Sezione con batteria ad acqua promiscua - SBFR • Sistema di sanifi cazione Bioxigen - BIOX
®
• Pressostato fi ltri addizionale - PF • Pannello di controllo velocità - C3V
• Serranda di regolazione - SR • Pannello di controllo unità - PCU / PCUE
• Sezione 3 serrande per sbrinamento - RMS • Scheda Modbus per SIG - SCMB
• Servomotori per serrande - SM / SMR • Sensore di CO - QSC / QSA
²
• Kit gestione Bypass KBP • Sensore di umidità - USD / USW
• Kit n° 4 attacchi circolari - SPC • Kit installazione da esterno - EXT
• Silenziatori da canale - SSC • Kit cuffi e da esterno - CPA
• Termostato antigelo - ATG • Pannello di controllo PCU (cod. 3IAE9005)
• Kit valvola a 2 vie con servomotore on-off - V2O

Dimensioni

Dimensione
Modello A B C Peso
kg
mm mm mm
150 N 2000 680 1290 190

200 N 2000 680 1290 200

320 N 2100 680 1400 220

141
