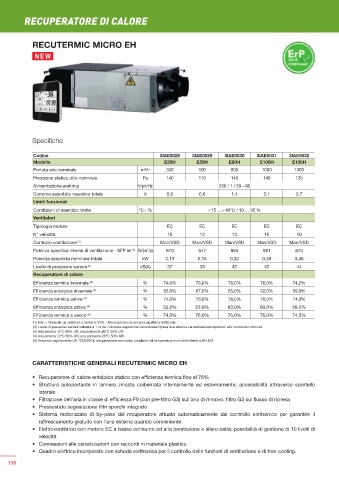

Page 138 - FUJITSU - SPLIT-MULTISPLIT

RECUPERATORE DI CALORE

RECUTERMIC MICRO EH

Specifi che

Codice 3IAE0028 3IAE0029 3IAE0030 3IAE0031 3IAE0032
Modello E35H E50H E80H E100H E130H
Portata aria nominale m³/h 350 500 800 1000 1300
Pressione statica utile nominale Pa 140 110 140 140 135
Alimentazione elettrica V/ph/Hz 230 / 1 / 50 - 60
Corrente assorbita massima totale A 0,6 0,6 1,4 2,1 2,7
Limiti funzionali
Condizioni di esercizio limite °C / % - 15 …+ 40°C / 10 … 95 %
Ventilatori
Tipologia motore EC EC EC EC EC
N° velocità 10 10 10 10 10
Controllo ventilazione (1) Man/VSD Man/VSD Man/VSD Man/VSD Man/VSD
Potenza specifi ca interna di ventilazione - SFP int (5) W/(m /s) 670 547 865 881 873
3
Potenza assorbita nominale totale kW 0,13 0,15 0,32 0,39 0,49
Livello di pressione sonora (2) dB(A) 37 39 42 43 44
Recuperatore di calore
Effi cienza termica invernale (3) % 74,0% 76,0% 76,0% 76,0% 74,2%
Effi cienza entalpica invernale (3) % 65,0% 67,0% 65,0% 62,0% 59,0%
Effi cienza termica estiva (4) % 74,0% 76,0% 76,0% 76,0% 74,0%
Effi cienza entalpica estiva (4) % 62,0% 63,0% 63,0% 60,0% 58,0%
Effi cienza termica a secco (5) % 74,0% 76,0% 76,0% 76,0% 74,0%
(1) Man = Manuale da selettore o tastiera; VSD = Modulazione da sensore qualità/umidità aria
(2) Livello di pressione sonora valutata a 1 m da: mandata-espulsione canalizzata/ripresa aria esterna canalizzata/lato ispezioni alle condizioni nominali
(3) Aria esterna -5°C 80% UR; aria ambiente 20°C 50% UR
(4) Aria esterna 32°C 50% UR; aria ambiente 26°C 50% UR
(5) Secondo regolamento UE 1253/2014: alla pressione nominale; condizioni di temperatura e umidità riferite a EN 308

CARATTERISTICHE GENERALI RECUTERMIC MICRO EH

• Recuperatore di calore entalpico statico con effi cienza termica fi no al 76%
• Struttura autoportante in lamiera zincata coibentata internamente ed esternamente; accessibilità attraverso sportello
laterale
• Filtrazione dell’aria in classe di effi cienza F9 (con pre-fi ltro G3) sull’aria di rinnovo, fi ltro G3 sul fl usso di ripresa
• Pressostato segnalazione fi ltri sporchi integrato
• Sistema motorizzato di by-pass del recuperatore attuato automaticamente dal controllo elettronico per garantire il
raffrescamento gratuito con l’aria esterna quando conveniente
• Elettroventilatori con motore EC a basso consumo ad alta prestazione e silenziosità; possibilità di gestione di 10 livelli di
velocità
• Connessioni alle canalizzazioni con raccordi in materiale plastico
• Quadro elettrico incorporato con scheda elettronica per il controllo delle funzioni di ventilazione e di free-cooling.
