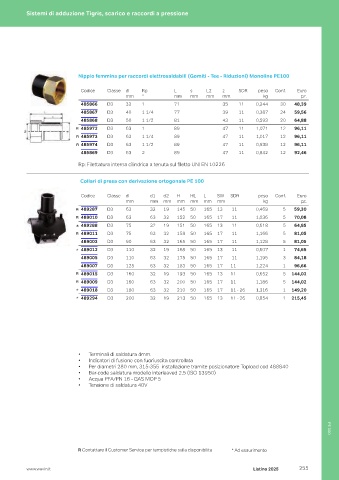

Page 256 - WAVIN - LISTINO GENERALE 2025

Sistemi di adduzione Tigris, scarico e raccordi a pressione

Nipplo femmina per raccordi elettrosaldabili (Gomiti - Tee - Riduzioni) Monoline PE100

Codice Classe d Rp L s L2 z SDR peso Conf. Euro
mm “ mm mm mm mm kg pz.
485866 D3 32 1 71 35 11 0,244 30 48,39
485867 D3 40 1 1/4 77 39 11 0,387 24 59,56
485868 D3 50 1 1/2 81 43 11 0,593 20 64,88
485972 D3 63 1 89 47 11 1,071 12 96,11
485973 D3 63 1 1/4 89 47 11 1,017 12 96,11
485974 D3 63 1 1/2 89 47 11 0,938 12 96,11
485869 D3 63 2 89 47 11 0,842 12 92,46
Rp: Filettatura interna cilindrica a tenuta sul filetto UNI EN 10226

Collari di presa con derivazione ortogonale PE 100

Codice Classe d d1 d2 H H1 L SW SDR peso Conf. Euro
mm mm mm mm mm mm mm kg pz.
489287 D3 63 32 19 145 50 165 13 11 0,469 5 59,30
489010 D3 63 63 32 152 50 165 17 11 1,036 5 70,08
489288 D3 75 32 19 151 50 165 13 11 0,618 5 64,85
489011 D3 75 63 32 158 50 165 17 11 1,166 5 81,05
489003 D3 90 63 32 165 50 165 17 11 1,128 5 81,05
489012 D3 110 32 19 168 50 165 13 11 0,607 1 74,65
489005 D3 110 63 32 175 50 165 17 11 1,195 3 84,18
489007 D3 125 63 32 183 50 165 17 11 1,224 1 96,66
489015 D3 160 32 19 193 50 165 13 11 0,652 5 144,02
489009 D3 160 63 32 200 50 165 17 11 1,186 5 144,02
489018 D3 180 63 32 210 50 165 17 11 - 26 1,316 1 149,20
489294 D3 200 32 19 213 50 165 13 11 - 26 0,854 1 215,45

• Terminali di saldatura 4mm.
• Indicatori di fusione con fuoriuscita controllata
• Per diametri 280 mm, 315-355 installazione tramite posizionatore Topload cod 488840
• Bar-code saldatura modello interleaved 2.5 (ISO 13950)
• Acqua PFA/PN 16 - GAS MOP 5
• Tensione di saldatura 40V

R Contattare il Customer Service per tempistiche sulla disponibilita * Ad esaurimento PE 100

www.wavin.it Listino 2025 255
