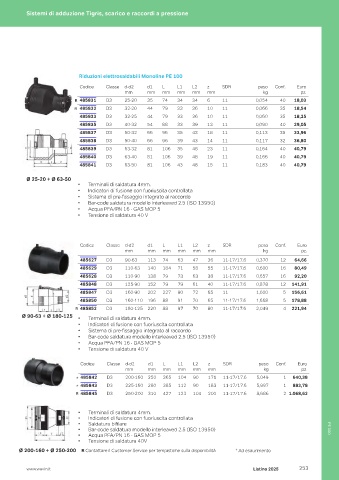

Page 254 - WAVIN - LISTINO GENERALE 2025

Sistemi di adduzione Tigris, scarico e raccordi a pressione

Riduzioni elettrosaldabili Monoline PE 100
Codice Classe d-d2 d1 L L1 L2 z SDR peso Conf. Euro
mm mm mm mm mm mm kg pz.
485831 D3 25-20 35 74 34 34 6 11 0,054 40 18,03
485832 D3 32-20 44 79 33 36 10 11 0,066 35 18,54
485833 D3 32-25 44 79 33 36 10 11 0,060 35 18,25
485835 D3 40-32 54 88 33 39 13 11 0,090 40 29,05
485837 D3 50-32 66 96 35 43 18 11 0,113 35 33,96
485838 D3 50-40 66 96 39 43 14 11 0,117 32 36,80
485839 D3 63-32 81 106 35 48 23 11 0,164 40 40,79
485840 D3 63-40 81 106 39 48 19 11 0,166 40 40,79
485841 D3 63-50 81 106 43 48 15 11 0,183 40 40,79
Ø 25-20 ÷ Ø 63-50
• Terminali di saldatura 4mm.
• Indicatori di fusione con fuoriuscita controllata
• Sistema di pre-fissaggio integrato al raccordo
• Bar-code saldatura modello interleaved 2.5 (ISO 13950)
• Acqua PFA/PN 16 - GAS MOP 5
• Tensione di saldatura 40 V

Codice Classe d-d2 d1 L L1 L2 z SDR peso Conf. Euro
mm mm mm mm mm mm kg pz.
485627 D3 90-63 113 74 63 47 36 11-17/17.6 0,370 12 64,66
485629 D3 110-63 140 184 71 58 55 11-17/17,6 0,600 16 80,49
485628 D3 110-90 138 79 73 63 38 11-17/17.6 0,657 16 92,20
485848 D3 125-90 152 79 79 61 40 11-17/17.6 0,878 12 141,91
485847 D3 160-90 202 227 90 72 65 11 1,600 5 156,61
485850 D3 160-110 196 88 91 70 65 11-17/17.6 1,668 5 178,88
485852 D3 180-125 220 88 97 70 80 11-17/17.6 2,049 4 221,94
Ø 90-63 ÷ Ø 180-125 • Terminali di saldatura 4mm.
• Indicatori di fusione con fuoriuscita controllata
• Sistema di pre-fissaggio integrato al raccordo
• Bar-code saldatura modello interleaved 2.5 (ISO 13950)
• Acqua PFA/PN 16 - GAS MOP 5
• Tensione di saldatura 40 V

Codice Classe d-d2 d1 L L1 L2 z SDR peso Conf. Euro
mm mm mm mm mm mm kg pz.
485842 D3 200-160 250 365 104 90 171 11-17/17.6 5,049 1 640,38
485843 D3 225-160 280 385 112 90 183 11-17/17.6 5,997 1 883,78
485845 D3 250-200 310 427 123 104 200 11-17/17.6 8,686 2 1.068,62

• Terminali di saldatura 4mm.
• Indicatori di fusione con fuoriuscita controllata
• Saldatura bifilare
• Bar-code saldatura modello interleaved 2.5 (ISO 13950) PE 100
• Acqua PFA/PN 16 - GAS MOP 5
• Tensione di saldatura 40V
Ø 200-160 ÷ Ø 250-200 R Contattare il Customer Service per tempistiche sulla disponibilità * Ad esaurimento

www.wavin.it Listino 2025 253
