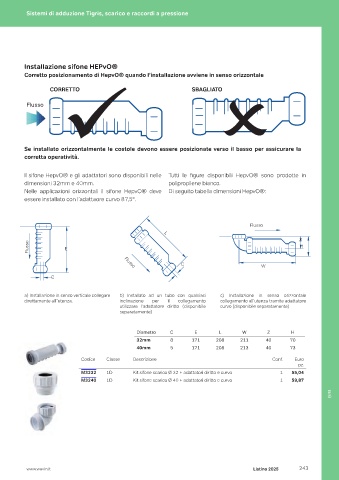

Page 244 - WAVIN - LISTINO GENERALE 2025

Sistemi di adduzione Tigris, scarico e raccordi a pressione

Installazione sifone HEPvO®
Corretto posizionamento di HepvO® quando l’installazione avviene in senso orizzontale

CORRETTO SBAGLIATO

Flusso

Se installato orizzontalmente le costole devono essere posizionate verso il basso per assicurare la
corretta operatività.

Il sifone HepvO® e gli adattatori sono disponibili nelle Tutti le figure disponibili HepvO® sono prodotte in
dimensioni 32mm e 40mm. polipropilene bianco.
Nelle applicazioni orizzontali il sifone HepvO® deve Di seguito tabella dimensioni HepvO®:
essere installato con l’adattaore curvo 87,5°.

Flusso
L
Z
Flusso E H

C W
Flusso
C

a) Installazione in senso verticale collegare b) Installato ad un tubo con qualsiasi c) Installazione in senso orizzontale
direttamente all’’utenza. inclinazione per il collegamento collegamento all’utenza tramite adattatore
utilizzare l’adattatore diritto (disponibile curvo (disponibile separatamente)
separatamente)

Diametro C E L W Z H
32mm 8 171 208 211 40 70
40mm 5 171 208 213 40 73
Codice Classe Descrizione Conf. Euro
pz.
M3232 1D Kit sifone scarico Ø 32 + adattatori diritto e curvo 1 55,04
M3240 1D Kit sifone scarico Ø 40 + adattatori diritto e curvo 1 59,87 EMÙ
