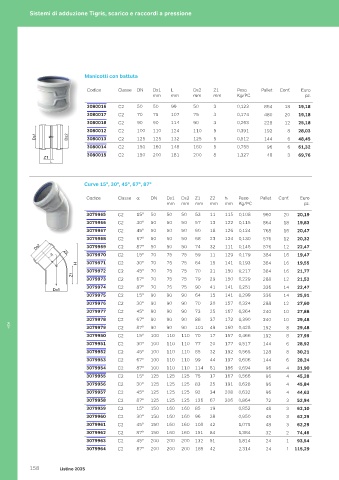

Page 159 - WAVIN - LISTINO GENERALE 2025
P. 159
Sistemi di adduzione Tigris, scarico e raccordi a pressione
Manicotti con battuta
Codice Classe DN Ds1 L Ds2 Z1 Peso Pallet Conf. Euro
mm mm mm mm Kg/PC pz.
3080016 C2 50 50 99 50 3 0,123 864 18 19,18
3080017 C2 70 75 107 75 3 0,174 480 20 19,18
3080018 C2 90 90 114 90 3 0,263 228 12 25,18
3080012 C2 100 110 124 110 5 0,391 192 8 28,03
Ds1 Ds2 3080013 C2 125 125 132 125 5 0,512 144 6 48,45
3080014 C2 150 160 148 160 5 0,755 96 6 61,32
3080015 C2 150 200 181 200 8 1,327 48 3 69,76
Z1
L
Curve 15°, 30°, 45°, 67°, 87°
Codice Classe α DN Ds1 Ds2 Z1 Z2 h Peso Pallet Conf. Euro
mm mm mm mm mm Kg/PC pz.
3079965 C2 15° 50 50 50 53 11 115 0,108 960 20 20,19
3079966 C2 30° 50 50 50 57 13 122 0,115 864 18 19,83
3079967 C2 45° 50 50 50 60 18 126 0,124 768 16 20,47
3079968 C2 67° 50 50 50 68 23 124 0,130 576 12 20,32
Ds2 3079969 C2 87° 50 50 50 74 32 111 0,146 576 12 22,47
a Z2 3079970 C2 15° 70 75 75 59 11 129 0,179 384 16 19,47
H 3079971 C2 30° 70 75 75 64 15 141 0,193 384 16 19,55
3079972 C2 45° 70 75 75 70 21 150 0,217 384 16 21,77
Z1
3079973 C2 67° 70 75 75 79 29 150 0,229 288 12 21,52
3079974 C2 87° 70 75 75 90 41 141 0,251 336 14 22,47
Do1
3079975 C2 15° 90 90 90 64 15 141 0,299 336 14 25,91
3079976 C2 30° 90 90 90 70 20 157 0,324 288 12 27,60
3079977 C2 45° 90 90 90 73 25 167 0,364 240 10 27,88
3079978 C2 67° 90 90 90 88 37 172 0,390 240 10 29,48
3079979 C2 87° 90 90 90 101 49 160 0,428 192 8 29,48
AS+
3079950 C2 15° 100 110 110 70 17 157 0,466 192 8 27,99
3079951 C2 30° 100 110 110 77 20 177 0,517 144 6 28,92
3079952 C2 45° 100 110 110 85 32 192 0,565 128 8 30,21
3079953 C2 67° 100 110 110 99 44 197 0,606 144 6 28,24
3079954 C2 87° 100 110 110 114 61 186 0,694 96 4 31,90
3079955 C2 15° 125 125 125 75 17 167 0,568 96 4 45,28
3079956 C2 30° 125 125 125 83 25 191 0,628 96 4 45,84
3079957 C2 45° 125 125 125 92 34 208 0,632 96 4 44,63
3079958 C2 87° 125 125 125 126 67 206 0,864 72 3 52,94
3079959 C2 15° 150 160 160 85 19 0,852 48 3 62,10
3079960 C2 30° 150 160 160 96 28 0,950 48 3 62,29
3079961 C2 45° 150 160 160 108 42 1,075 48 3 62,29
3079962 C2 87° 150 160 160 151 84 1,384 32 2 74,46
3079963 C2 45° 200 200 200 132 51 1,814 24 1 93,54
3079964 C2 87° 200 200 200 185 42 2,314 24 1 115,29
158 Listino 2025
