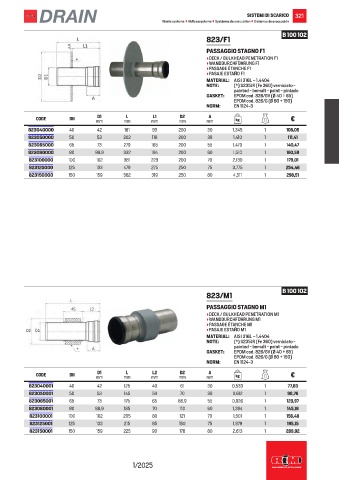

Page 323 - RACCORDERIEMETALLICHE - LISTINO 2025

SISTEMI DI SCARICO 321
Waste systems • Abflusssysteme • Systèmes de evacuation • Sistemas de evacuación

B 100 102
823/F1
PASSAGGIO STAGNO F1
• DECK / BULKHEAD PENETRATION F1
• WANDDURCHFÜHRUNG F1
• PASSAGE ÉTANCHE F1
• PASAJE ESTAÑO F1
MATERIAL: AISI 316L – 1.4404
NOTE: (*) S235JR (Fe 360) verniciato -
painted - bemalt - peint - pintado
GASKET: EPDM cod. 826/GV (Ø 40 ÷ 65)
EPDM cod. 826/G (Ø 80 ÷ 150)
NORM: EN 1124-3
D2
L
L1
A
D1
CODE DN mm mm mm mm mm kg €
823040000 40 42 161 93 200 30 1,345 1 108,05
823050000 50 53 202 118 200 38 1,410 1 111,41
823065000 65 73 279 165 200 55 1,470 1 140,47
823080000 80 88,9 332 194 200 60 1,510 1 160,59
823100000 100 102 381 223 200 70 2,130 1 179,01
823125000 125 133 479 275 250 75 3,775 1 254,46
823150000 150 159 562 319 250 80 4,511 1 298,51

B 100 102
823/M1
PASSAGGIO STAGNO M1
• DECK / BULKHEAD PENETRATION M1
• WANDDURCHFÜHRUNG M1
• PASSAGE ÉTANCHE M1
• PASAJE ESTAÑO M1
MATERIAL: AISI 316L – 1.4404
NOTE: (*) S235JR (Fe 360) verniciato -
painted - bemalt - peint - pintado
GASKET: EPDM cod. 826/GV (Ø 40 ÷ 65)
EPDM cod. 826/G (Ø 80 ÷ 150)
NORM: EN 1124-3
L2
A
D1
D2
L
CODE DN mm mm mm mm mm kg €
823040001 40 42 125 40 61 30 0,533 1 77,83
823050001 50 53 145 50 70 38 0,612 1 90,76
823065001 65 73 175 65 88,9 55 0,926 1 123,97
823080001 80 88,9 185 70 110 60 1,394 1 145,18
823100001 100 102 205 80 121 70 1,501 1 156,48
823125001 125 133 215 85 150 75 1,979 1 195,15
823150001 150 159 225 90 178 80 2,613 1 289,92

1/2025
