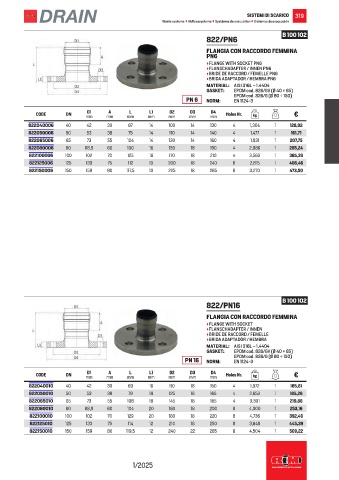

Page 321 - RACCORDERIEMETALLICHE - LISTINO 2025

SISTEMI DI SCARICO 319
Waste systems • Abflusssysteme • Systèmes de evacuation • Sistemas de evacuación

B 100 102
822/PN6
FLANGIA CON RACCORDO FEMMINA
PN6
• FLANGE WITH SOCKET PN6
• FLANSCHADAPTER / INNEN PN6
• BRIDE DE RACCORD / FEMELLE PN6
• BRIDA ADAPTADOR / HEMBRA PN6
MATERIAL: AISI 316L – 1.4404
GASKET: EPDM cod. 826/GV (Ø 40 ÷ 65)
EPDM cod. 826/G (Ø 80 ÷ 150)
PN 6 NORM: EN 1124-3

L1
L
D2
D3
A
D1
D4
CODE DN mm mm mm mm mm mm mm Holes Nr. kg €
822040006 40 42 30 67 14 100 14 130 4 1,304 1 128,02
822050006 50 53 38 75 14 110 14 140 4 1,477 1 161,71
822065006 65 73 55 104 14 130 14 160 4 1,931 1 207,75
822080006 80 88,9 60 100 16 150 18 190 4 2,986 1 285,24
822100006 100 102 70 125 16 170 18 210 4 3,563 1 365,39
822125006 125 133 75 112 10 200 18 240 8 2,815 1 406,46
822150006 150 159 80 117,5 10 225 18 265 8 3,270 1 473,50

B 100 102
822/PN16

FLANGIA CON RACCORDO FEMMINA
• FLANGE WITH SOCKET
• FLANSCHADAPTER / INNEN
• BRIDE DE RACCORD / FEMELLE
• BRIDA ADAPTADOR / HEMBRA
MATERIAL: AISI 316L – 1.4404
GASKET: EPDM cod. 826/GV (Ø 40 ÷ 65)
EPDM cod. 826/G (Ø 80 ÷ 150)
PN 16 NORM: EN 1124-3
D4
D1
L
A
D3
D2
L1
CODE DN mm mm mm mm mm mm mm Holes Nr. kg €
822040010 40 42 30 69 16 110 18 150 4 1,972 1 165,81
822050010 50 53 38 79 18 125 18 165 4 2,653 1 185,26
822065010 65 73 55 108 18 145 18 185 4 3,301 1 219,86
822080010 80 88,9 60 104 20 160 18 200 8 4,000 1 253,16
822100010 100 102 70 129 20 180 18 220 8 4,736 1 392,46
822125010 125 133 75 114 12 210 18 250 8 3,648 1 445,39
822150010 150 159 80 119,5 12 240 22 285 8 4,504 1 509,22

1/2025
