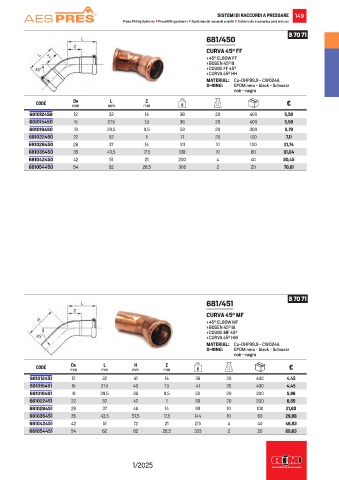

Page 151 - RACCORDERIEMETALLICHE - LISTINO 2025

SISTEMI DI RACCORDI A PRESSARE 149
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 70 71
681/450
CURVA 45° FF
• 45° ELBOW FF
• BOGEN 45° II
• COUDE FF 45°
• CURVA 45° HH
MATERIAL: Cu-DHP99,9 - CW024A
O-RING: EPDM nero - black - Schwarz
noir - negro

Z
De
L
CODE mm mm mm g €
681012450 12 32 14 38 20 400 5,50
681015450 15 27,5 7,5 36 20 400 5,50
681018450 18 29,5 9,5 53 20 300 5,79
681022450 22 32 11 71 20 100 7,11
681028450 28 37 14 101 10 100 21,74
681035450 35 43,5 17,5 138 10 60 31,04
681042450 42 51 21 200 4 40 50,45
681054450 54 62 26,5 306 2 20 70,61

B 70 71
681/451
CURVA 45° MF
• 45° ELBOW MF
• BOGEN 45° IA
• COUDE MF 45°
• CURVA 45° HM
MATERIAL: Cu-DHP99,9 - CW024A
O-RING: EPDM nero - black - Schwarz
noir - negro
Z
H
De
L
CODE mm mm mm mm g €
681012451 12 32 41 14 36 20 400 4,45
681015451 15 27,5 40 7,5 41 20 400 4,45
681018451 18 29,5 36 9,5 50 20 300 5,96
681022451 22 32 42 11 69 20 200 6,55
681028451 28 37 46 14 99 10 100 21,63
681035451 35 43,5 57,5 17,5 144 10 60 29,98
681042451 42 51 72 21 215 4 40 46,93
681054451 54 62 82 26,5 333 2 20 69,63

1/2025
