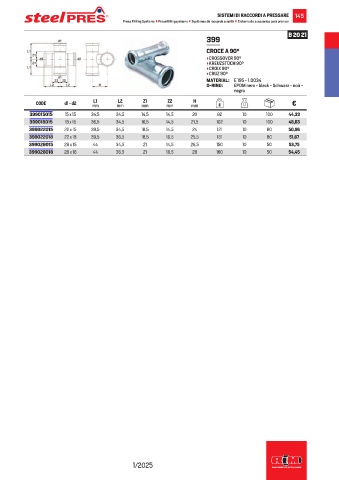

Page 147 - RACCORDERIEMETALLICHE - LISTINO 2025

SISTEMI DI RACCORDI A PRESSARE 145
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 20 21
399
CROCE A 90°
• CROSSOVER 90°
• KREUZSTÜCH 90°
• CROIX 90°
• CRUZ 90°
MATERIAL: E 195 - 1.0034
O-RING: EPDM nero - black - Schwarz - noir -
negro

H
L1
L2
Z2
Z1
CODE d1 - d2 mm mm mm mm mm g €
399015015 15 x 15 34,5 34,5 14,5 14,5 20 92 10 100 44,33
399018015 18 x 15 36,5 34,5 16,5 14,5 21,5 102 10 100 48,63
399022015 22 x 15 39,5 34,5 18,5 14,5 24 121 10 80 50,96
399022018 22 x 18 39,5 36,5 18,5 16,5 25,5 131 10 80 51,67
399028015 28 x 15 44 34,5 21 14,5 26,5 150 10 50 53,75
399028018 28 x 18 44 36,5 21 16,5 28 160 10 50 54,45

1/2025
