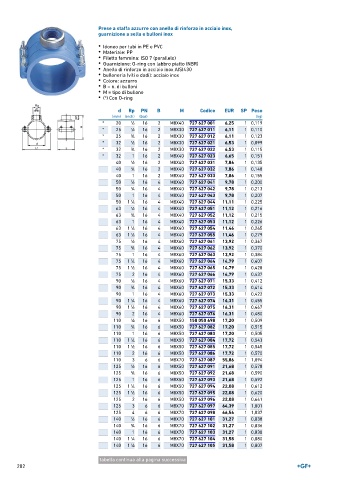

Prese a staffa azzurre con anello di rinforzo in acciaio inox,
guarnizione a sella e bulloni inox
• Idoneo per tubi in PE e PVC
• Materiale: PP
• Filetto femmina: ISO 7 (parallelo)
• Guarnizione: O-ring con labbro piatto (NBR)
• Anello di rinforzo in acciaio inox AISI430
• bulloneria (viti e dadi): acciaio inox
• Colore: azzurro
• B = n. di bulloni
• M = tipo di bullone
• (*) Con O-ring
d Rp PN B M Codice EUR SP Peso
(mm) (inch) (bar) (kg)
* 20 1 ∕2 16 2 M8X40 727 627 001 6,25 1 0,119
* 25 1 ∕2 16 2 M8X30 727 627 011 6,11 1 0,110
* 25 3 ∕4 16 2 M8X30 727 627 012 6,11 1 0,123
* 32 1 ∕2 16 2 M8X30 727 627 021 6,53 1 0,099
* 32 3 ∕4 16 2 M8X30 727 627 022 6,53 1 0,115
* 32 1 16 2 M8X40 727 627 023 6,65 1 0,151
40 1 ∕2 16 2 M8X40 727 627 031 7,86 1 0,135
40 3 ∕4 16 2 M8X40 727 627 032 7,86 1 0,148
40 1 16 2 M8X40 727 627 033 7,86 1 0,155
50 1 ∕2 16 4 M8X40 727 627 041 9,78 1 0,200
50 3 ∕4 16 4 M8X40 727 627 042 9,78 1 0,213
50 1 16 4 M8X40 727 627 043 9,78 1 0,207
50 1 ∕4 16 4 M8X40 727 627 044 11,11 1 0,225
1
63 1 ∕2 16 4 M8X40 727 627 051 11,12 1 0,216
63 3 ∕4 16 4 M8X40 727 627 052 11,12 1 0,215
63 1 16 4 M8X40 727 627 053 11,12 1 0,226
63 1 ∕4 16 4 M8X40 727 627 054 11,46 1 0,265
1
63 1 ∕2 16 4 M8X40 727 627 055 11,46 1 0,279
1
75 1 ∕2 16 4 M8X60 727 627 061 13,92 1 0,367
75 3 ∕4 16 4 M8X60 727 627 062 13,92 1 0,370
75 1 16 4 M8X60 727 627 063 13,92 1 0,384
75 1 ∕4 16 4 M8X60 727 627 064 14,79 1 0,407
1
75 1 ∕2 16 4 M8X60 727 627 065 14,79 1 0,428
1
75 2 16 4 M8X60 727 627 066 14,79 1 0,437
90 1 ∕2 16 4 M8X60 727 627 071 15,33 1 0,412
90 3 ∕4 16 4 M8X60 727 627 072 15,33 1 0,414
90 1 16 4 M8X60 727 627 073 15,33 1 0,422
90 1 ∕4 16 4 M8X60 727 627 074 16,31 1 0,455
1
90 1 ∕2 16 4 M8X60 727 627 075 16,31 1 0,467
1
90 2 16 4 M8X60 727 627 076 16,31 1 0,480
110 1 ∕2 16 6 M8X50 158 050 498 17,20 1 0,509
110 3 ∕4 16 6 M8X50 727 627 082 17,20 1 0,515
110 1 16 6 M8X50 727 627 083 17,20 1 0,505
110 1 ∕4 16 6 M8X50 727 627 084 17,72 1 0,543
1
110 1 ∕2 16 6 M8X50 727 627 085 17,72 1 0,545
1
110 2 16 6 M8X50 727 627 086 17,72 1 0,570
110 3 6 6 M8X70 727 627 087 55,86 1 1,094
125 1 ∕2 16 6 M8X50 727 627 091 21,68 1 0,578
125 3 ∕4 16 6 M8X50 727 627 092 21,68 1 0,590
125 1 16 6 M8X50 727 627 093 21,68 1 0,592
125 1 ∕4 16 6 M8X50 727 627 094 22,08 1 0,612
1
125 1 ∕2 16 6 M8X50 727 627 095 22,08 1 0,620
1
125 2 16 6 M8X50 727 627 096 22,08 1 0,641
125 3 6 6 M8X70 727 627 097 64,39 1 1,001
125 4 6 6 M8X70 727 627 098 66,56 1 1,037
140 1 ∕2 16 6 M8X70 727 627 101 31,27 1 0,838
140 3 ∕4 16 6 M8X70 727 627 102 31,27 1 0,836
140 1 16 6 M8X70 727 627 103 31,27 1 0,838
140 1 ∕4 16 6 M8X70 727 627 104 31,58 1 0,880
1
140 1 ∕2 16 6 M8X70 727 627 105 31,58 1 0,807
1
tabella continua alla pagina successiva
