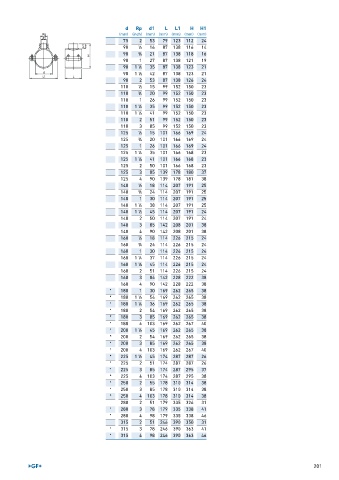

Page 201 - GEORGFISCHER - LISTINO 899

d Rp d1 L L1 H H1
(mm) (inch) (mm) (mm) (mm) (mm) (mm)
75 2 53 79 123 112 24
90 1 ∕2 16 87 138 116 14
90 3 ∕4 21 87 138 118 16
90 1 27 87 138 121 19
90 1 ∕4 35 87 138 123 21
1
90 1 ∕2 42 87 138 123 21
1
90 2 53 87 138 126 24
110 1 ∕2 15 99 152 150 23
110 3 ∕4 20 99 152 150 23
110 1 26 99 152 150 23
110 1 ∕4 35 99 152 150 23
1
110 1 ∕2 41 99 152 150 23
1
110 2 51 99 152 150 23
110 3 85 99 152 150 23
125 1 ∕2 15 101 166 169 24
125 3 ∕4 20 101 166 169 24
125 1 26 101 166 169 24
125 1 ∕4 35 101 166 168 23
1
125 1 ∕2 41 101 166 168 23
1
125 2 50 101 166 168 23
125 3 85 139 178 180 37
125 4 90 139 178 181 38
140 1 ∕2 18 114 207 191 25
140 3 ∕4 24 114 207 191 25
140 1 30 114 207 191 25
140 1 ∕4 38 114 207 191 25
1
140 1 ∕2 45 114 207 191 24
1
140 2 50 114 207 191 24
140 3 85 142 208 201 38
140 4 90 142 208 201 38
160 1 ∕2 18 114 226 215 24
160 3 ∕4 24 114 226 215 24
160 1 30 114 226 215 24
160 1 ∕4 37 114 226 215 24
1
160 1 ∕2 45 114 226 215 24
1
160 2 51 114 226 215 24
160 3 84 142 228 222 38
160 4 90 142 228 222 38
* 180 1 30 169 262 265 38
* 180 1 ∕2 54 169 262 265 38
1
* 180 1 ∕4 36 169 262 265 38
1
* 180 2 54 169 262 265 38
* 180 3 85 169 262 265 38
* 180 4 103 169 262 267 40
* 200 1 ∕2 45 169 262 265 38
1
* 200 2 54 169 262 265 38
* 200 3 85 169 262 265 38
* 200 4 103 169 262 267 40
* 225 1 ∕2 45 174 287 287 26
1
* 225 2 51 174 287 287 26
* 225 3 85 174 287 295 37
* 225 4 103 174 287 295 38
* 250 2 55 178 310 314 38
* 250 3 85 178 310 314 38
* 250 4 103 178 310 314 38
280 2 51 179 335 326 31
* 280 3 78 179 335 338 41
* 280 4 98 179 335 338 46
315 2 51 246 390 350 31
* 315 3 78 246 390 363 41
* 315 4 98 246 390 363 46

201
