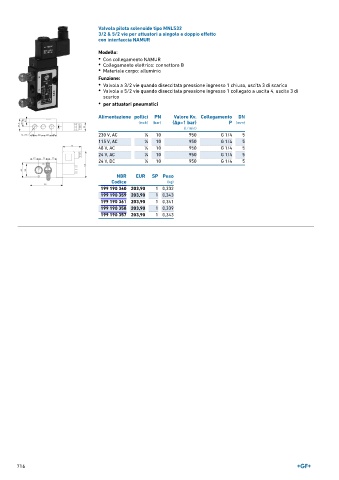

Page 716 - GEORGFISCHER - LISTINO 897

Valvola pilota solenoide tipo MNL532
3/2 & 5/2 vie per attuatori a singolo e doppio effetto
con interfaccia NAMUR

Modello:
• Con collegamento NAMUR
• Collegamento elettrico: connettore B
• Materiale corpo: alluminio

Funzione:
• Valvola a 3/2 vie quando diseccitata pressione ingresso 1 chiuso, uscita 3 di scarico
• Valvola a 5/2 vie quando diseccitata pressione ingresso 1 collegato a uscita 4, uscita 3 di
scarico
• per attuatori pneumatici

Alimentazione pollici PN Valore Kv. Collegamento DN
(inch) (bar) (Δp=1 bar) P (mm)
(l ⁄ min)
230 V, AC 1 ∕4 10 950 G 1/4 5
115 V, AC 1 ∕4 10 950 G 1/4 5
48 V, AC 1 ∕4 10 950 G 1/4 5
24 V, AC 1 ∕4 10 950 G 1/4 5
24 V, DC 1 ∕4 10 950 G 1/4 5

NBR EUR SP Peso
Codice (kg)
199 190 360 203,90 1 0,332
199 190 359 203,90 1 0,343
199 190 361 203,90 1 0,341
199 190 358 203,90 1 0,339
199 190 357 203,90 1 0,343

716
