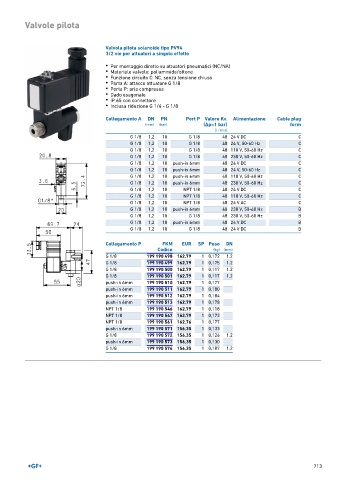

Page 713 - GEORGFISCHER - LISTINO 897

Valvole pilota

Valvola pilota solenoide tipo PV94
3/2 vie per attuatori a singolo effetto

• Per montaggio diretto su attuatori pneumatici (NC/NA)
• Materiale valvola: poliammide/ottone
• Funzione circuito C: NC, senza tensione chiuso
• Porta A: attacco attuatore G 1/8
• Porta P: aria compressa
• Dado esagonale
• IP 65 con connettore
• Inclusa riduzione G 1/4 - G 1/8

Collegamento A DN PN Port P Valore Kv. Alimentazione Cable plug
(mm) (bar) (Δp=1 bar) form
(l ⁄ min)
G 1/8 1,2 10 G 1/8 48 24 V DC C
G 1/8 1,2 10 G 1/8 48 24 V, 50-60 Hz C
G 1/8 1,2 10 G 1/8 48 110 V, 50-60 Hz C
G 1/8 1,2 10 G 1/8 48 230 V, 50-60 Hz C
G 1/8 1,2 10 push-in 6mm 48 24 V DC C
G 1/8 1,2 10 push-in 6mm 48 24 V, 50-60 Hz C
G 1/8 1,2 10 push-in 6mm 48 110 V, 50-60 Hz C
G 1/8 1,2 10 push-in 6mm 48 230 V, 50-60 Hz C
G 1/8 1,2 10 NPT 1/8 48 24 V DC C
G 1/8 1,2 10 NPT 1/8 48 110 V, 50-60 Hz C
G 1/8 1,2 10 NPT 1/8 48 24 V AC C
G 1/8 1,2 10 push-in 6mm 48 230 V, 50-60 Hz B
G 1/8 1,2 10 G 1/8 48 230 V, 50-60 Hz B
G 1/8 1,2 10 push-in 6mm 48 24 V DC B
G 1/8 1,2 10 G 1/8 48 24 V DC B

Collegamento P FKM EUR SP Peso DN
Codice (kg) (mm)
G 1/8 199 190 498 162,79 1 0,172 1.2
G 1/8 199 190 499 162,79 1 0,175 1.2
G 1/8 199 190 500 162,79 1 0,117 1.2
G 1/8 199 190 501 162,79 1 0,117 1.2
push-in 6mm 199 190 510 162,79 1 0,177
push-in 6mm 199 190 511 162,79 1 0,180
push-in 6mm 199 190 512 162,79 1 0,184
push-in 6mm 199 190 513 162,79 1 0,178
NPT 1/8 199 190 546 162,79 1 0,118
NPT 1/8 199 190 547 162,79 1 0,173
NPT 1/8 199 190 561 162,76 1 0,177
push-in 6mm 199 190 571 156,35 1 0,133
G 1/8 199 190 572 156,35 1 0,126 1.2
push-in 6mm 199 190 573 156,35 1 0,130
G 1/8 199 190 574 156,35 1 0,187 1.2

713
