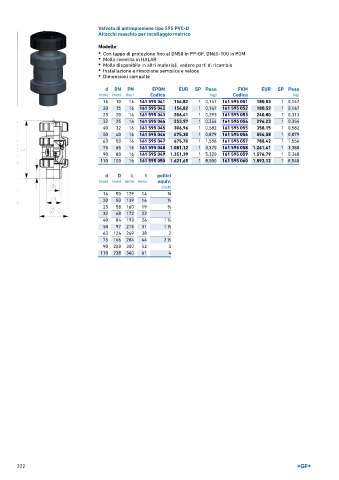

Page 222 - GEORGFISCHER - LISTINO 897

Valvola di antimplosione tipo 595 PVC-U
Attacchi maschio per incollaggio metrico

Modello:
• Con tappo di protezione fino al DN50 in PP-GF, DN65-100 in POM
• Molla rivestita in HALAR
• Molla disponibile in altri materiali, vedere parti di ricambio
• Installazione e rimozione semplice e veloce
• Dimensioni compatte

d DN PN EPDM EUR SP Peso FKM EUR SP Peso
(mm) (mm) (bar) Codice (kg) Codice (kg)
16 10 16 161 595 041 154,82 1 0,147 161 595 051 180,53 1 0,147
20 15 16 161 595 042 154,82 1 0,147 161 595 052 180,53 1 0,147
25 20 16 161 595 043 206,41 1 0,293 161 595 053 240,80 1 0,313
32 25 16 161 595 044 253,97 1 0,354 161 595 054 296,23 1 0,354
40 32 16 161 595 045 306,96 1 0,582 161 595 055 358,15 1 0,582
50 40 16 161 595 046 475,30 1 0,879 161 595 056 554,58 1 0,879
63 50 16 161 595 047 675,70 1 1,556 161 595 057 788,42 1 1,556
75 65 16 161 595 048 1.081,12 1 3,370 161 595 058 1.261,41 1 3,380
90 80 16 161 595 049 1.351,39 1 5,320 161 595 059 1.576,79 1 5,340
110 100 16 161 595 050 1.621,65 1 8,500 161 595 060 1.892,12 1 8,540

d D L t pollici
(mm) (mm) (mm) (mm) equiv.
(inch)
16 50 129 14 3 ∕8
20 50 139 16 1 ∕2
25 58 160 19 3 ∕4
32 68 172 22 1
40 84 193 26 1 ∕4
1
50 97 215 31 1 ∕2
1
63 124 249 38 2
75 166 284 44 2 ∕2
1
90 200 300 52 3
110 238 340 61 4

222
