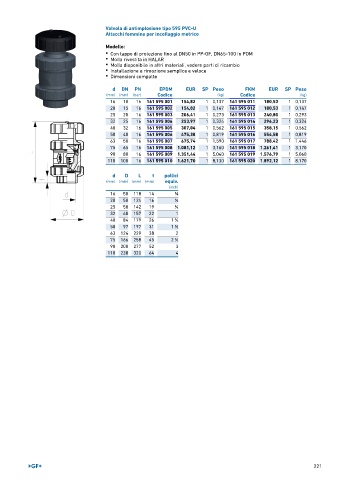

Page 221 - GEORGFISCHER - LISTINO 897

Valvola di antimplosione tipo 595 PVC-U
Attacchi femmina per incollaggio metrico

Modello:
• Con tappo di protezione fino al DN50 in PP-GF, DN65-100 in POM
• Molla rivestita in HALAR
• Molla disponibile in altri materiali, vedere parti di ricambio
• Installazione e rimozione semplice e veloce
• Dimensioni compatte

d DN PN EPDM EUR SP Peso FKM EUR SP Peso
(mm) (mm) (bar) Codice (kg) Codice (kg)
16 10 16 161 595 001 154,82 1 0,137 161 595 011 180,53 1 0,137
20 15 16 161 595 002 154,82 1 0,147 161 595 012 180,53 1 0,147
25 20 16 161 595 003 206,41 1 0,273 161 595 013 240,80 1 0,293
32 25 16 161 595 004 253,97 1 0,324 161 595 014 296,23 1 0,324
40 32 16 161 595 005 307,04 1 0,562 161 595 015 358,15 1 0,562
50 40 16 161 595 006 475,38 1 0,819 161 595 016 554,58 1 0,819
63 50 16 161 595 007 675,74 1 1,590 161 595 017 788,42 1 1,446
75 65 16 161 595 008 1.081,12 1 3,160 161 595 018 1.261,41 1 3,170
90 80 16 161 595 009 1.351,44 1 5,040 161 595 019 1.576,79 1 5,060
110 100 16 161 595 010 1.621,70 1 8,130 161 595 020 1.892,12 1 8,170

d D L t pollici
(mm) (mm) (mm) (mm) equiv.
(inch)
16 50 118 14 3 ∕8
20 50 124 16 1 ∕2
25 58 142 19 3 ∕4
32 68 157 22 1
40 84 179 26 1 ∕4
1
50 97 197 31 1 ∕2
1
63 124 229 38 2
75 166 258 45 2 ∕2
1
90 200 277 52 3
110 238 320 64 4

221
