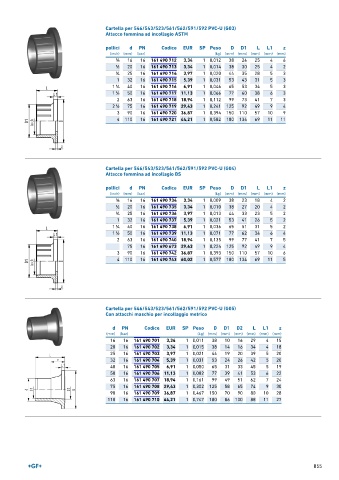

Page 855 - GEORGFISCHER - LISTINO 896

Cartella per 546/543/523/561/562/591/592 PVC-U (G03)
Attacco femmina ad incollagio ASTM

pollici d PN Codice EUR SP Peso D D1 L L1 z
(inch) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
3 ∕8 16 16 161 490 712 3,34 1 0,012 38 24 25 4 6
1 20 16 161 490 713 3,34 1 0,014 38 30 25 4 2
∕2
3 ∕4 25 16 161 490 714 3,97 1 0,020 44 35 28 5 3
1 32 16 161 490 715 5,39 1 0,031 53 43 31 5 3
1
1 ∕4 40 16 161 490 716 6,91 1 0,046 65 53 34 5 3
1 50 16 161 490 717 11,13 1 0,066 77 60 38 6 3
1 ∕2
2 63 16 161 490 718 18,94 1 0,112 99 73 41 7 3
1 75 16 161 490 719 29,43 1 0,241 125 92 49 9 4
2 ∕2
3 90 16 161 490 720 36,87 1 0,394 150 110 57 10 9
4 110 16 161 490 721 44,21 1 0,582 180 134 69 11 11

Cartella per 546/543/523/561/562/591/592 PVC-U (G04)
Attacco femmina ad incollagio BS
pollici d PN Codice EUR SP Peso D D1 L L1 z
(inch) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
3 16 16 161 490 734 3,34 1 0,009 38 23 18 4 2
∕8
1 ∕2 20 16 161 490 735 3,34 1 0,010 38 27 20 4 2
3 25 16 161 490 736 3,97 1 0,013 44 33 23 5 2
∕4
1 32 16 161 490 737 5,39 1 0,021 53 41 26 5 2
1 161 490 738 6,91
1 ∕4 40 16 1 0,036 65 51 31 5 2
1 50 16 161 490 739 11,13 1 0,071 77 62 34 6 4
1 ∕2
2 63 16 161 490 740 18,94 1 0,135 99 77 41 7 5
75 16 161 490 673 29,43 1 0,224 125 92 49 9 4
3 90 16 161 490 742 36,87 1 0,393 150 110 57 10 6
4 110 16 161 490 743 60,02 1 0,577 180 134 69 11 5

Cartella per 546/543/523/561/562/591/592 PVC-U (G05)
Con attacchi maschio per incollaggio metrico

d PN Codice EUR SP Peso D D1 D2 L L1 z
(mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm) (mm)
16 16 161 490 701 3,34 1 0,011 38 10 16 29 4 15
20 16 161 490 702 3,34 1 0,015 38 14 16 34 4 18
25 16 161 490 703 3,97 1 0,021 44 19 20 39 5 20
32 16 161 490 704 5,39 1 0,031 53 24 26 42 5 20
40 16 161 490 705 6,91 1 0,050 65 31 33 45 5 19
50 16 161 490 706 11,13 1 0,082 77 39 41 53 6 22
63 16 161 490 707 18,94 1 0,161 99 49 51 62 7 24
75 16 161 490 708 29,43 1 0,302 125 58 65 74 9 30
90 16 161 490 709 36,87 1 0,467 150 70 90 80 10 28
110 16 161 490 710 44,21 1 0,747 180 86 100 88 11 27

855
