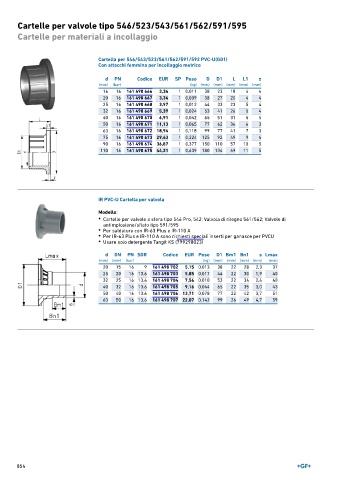

Page 854 - GEORGFISCHER - LISTINO 896

Cartelle per valvole tipo 546/523/543/561/562/591/595

Cartelle per materiali a incollaggio

Cartella per 546/543/523/561/562/591/592 PVC-U(G01)
Con attacchi femmina per incollaggio metrico

d PN Codice EUR SP Peso D D1 L L1 z
(mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
16 16 161 490 666 3,34 1 0,011 38 23 18 4 4
20 16 161 490 667 3,34 1 0,009 38 27 20 4 4
25 16 161 490 668 3,97 1 0,012 44 33 23 5 4
32 16 161 490 669 5,39 1 0,024 53 41 26 5 4
40 16 161 490 670 6,91 1 0,042 65 51 31 5 5
50 16 161 490 671 11,13 1 0,065 77 62 34 6 3
63 16 161 490 672 18,94 1 0,118 99 77 41 7 3
75 16 161 490 673 29,43 1 0,224 125 92 49 9 4
90 16 161 490 674 36,87 1 0,377 150 110 57 10 5
110 16 161 490 675 44,21 1 0,639 180 134 69 11 5

IR PVC-U Cartella per valvola

Modello:
• Cartelle per valvole a sfera tipo 546 Pro, 542; Valvola di ritegno 561/562; Valvole di
antimplosione/sfiato tipo 591/595
• Per saldatura con IR-63 Plus e IR-110 A
• Per IR-63 Plus e IR-110 A sono richiesti speciali inserti per ganasce per PVCU
• Usare solo detergente Tangit KS (799298023)

d DN PN SDR Codice EUR Peso D1 Bm1 Bn1 s Lmax
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
20 15 16 9 161 498 702 5,15 0,013 38 22 28 2,3 37
25 20 16 13.6 161 498 703 5,85 0,017 44 22 30 1,9 40
32 25 16 13.6 161 498 704 7,56 0,010 53 22 34 2,4 40
40 32 16 13.6 161 498 705 9,16 0,044 65 22 35 3,0 43
50 40 16 13.6 161 498 706 13,71 0,078 77 22 42 3,7 51
63 50 16 13.6 161 498 707 22,07 0,143 99 26 49 4,7 59

854
