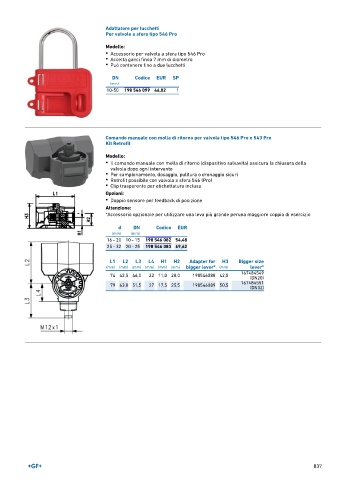

Page 837 - GEORGFISCHER - LISTINO 896

Adattatore per lucchetti
Per valvole a sfera tipo 546 Pro

Modello:
• Accessorio per valvola a sfera tipo 546 Pro
• Accetta ganci finoa 7 mm di diametro
• Può contenere fino a due lucchetti

DN Codice EUR SP
(mm)
10-50 198 546 099 46,82 1

Comando manuale con molla di ritorno per valvola tipo 546 Pro e 543 Pro
Kit Retrofit

Modello:
• Il comando manuale con molla di ritorno (dispositivo salvavita) assicura la chiusura della
valvola dopo ogni intervento
• Per campionamento, dosaggio, pulitura o drenaggio sicuri
• Retrofit possibile con valvola a sfera 546 (Pro)
• Clip trasparente per etichettatura inclusa

Opzioni:
• Doppio sensore per feedback di posizione

Attenzione:
*Accessorio opzionale per utilizzare una leva più grande peruna maggiore coppia di esercizio

d DN Codice EUR
(mm) (mm)
16 - 20 10 - 15 198 546 082 54,48
25 - 32 20 - 25 198 546 083 69,62

L1 L2 L3 L4 H1 H2 Adapter for H3 Bigger size
(mm) (mm) (mm) (mm) (mm) (mm) bigger lever* (mm) lever*
167484549
74 42,5 46,0 22 11,0 20,0 198546088 42,5 (DN20)
79 63,0 51,5 27 17,5 25,5 198546089 50,5 167484551
(DN32)

837
