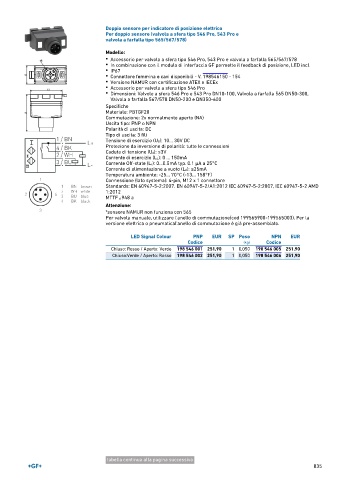

Page 835 - GEORGFISCHER - LISTINO 896

Doppio sensore per indicatore di posizione elettrico
Per doppio sensore (valvola a sfera tipo 546 Pro, 543 Pro e
valvola a farfalla tipo 565/567/578)

Modello:
• Accessorio per valvola a sfera tipo 546 Pro, 543 Pro e valvola a farfalla 565/567/578
• In combinazione con il modulo di interfaccia GF permette il feedback di posizione, LED incl.
• IP67
• Connettore femmina e cavi disponibili - V. 198546150 - 154
• Versione NAMUR con certificazione ATEX e IECEx
• Accessorio per valvola a sfera tipo 546 Pro
• Dimensioni: Valvole a sfera 546 Pro e 543 Pro DN10-100, Valvola a farfalla 565 DN50-300,
Valvola a farfalla 567/578 DN50-200 e DN350-600
Specifiche
Materiale: PBTGF20
Commutazione: 2x normalmente aperto (NA)
Uscita tipo: PNP o NPN
Polarità di uscita: DC
Tipo di uscita: 3 fili
Tensione di esercizio (UB): 10... 30V DC
Protezione da inversione di polarità: tutte le connessioni
Caduta di tensione (Ud): ≤3V
Corrente di esercizio (LL): 0 ... 150mA
Corrente Off-state (Lr): 0...0.5mA typ. 0.1 µA a 25°C
Corrente di alimentazione a vuoto (L0): ≤25mA
Temperatura ambiente: -25... 70°C (-13... 158°F)
Connessione (lato systema): 4-pin, M12 x 1 connettore
Standards: EN 60947-5-2:2007. EN 60947-5-2/A1:2012 IEC 60947-5-2:2007, IEC 60947-5-2 AMD
1:2012
MTTF d 948 a

Attenzione:
*sensore NAMUR non funziona con 565
Per valvola manuale, utilizzare l'anello di commutazione(cod 199565900-199565003). Per la
versione elettrica o pneumatical'anello di commutazione è già pre-assemblato.

LED Signal Colour PNP EUR SP Peso NPN EUR
Codice (kg) Codice
Chiuso: Rosso / Aperto: Verde 198 546 001 251,90 1 0,050 198 546 005 251,90
Chiuso:Verde / Aperto: Rosso 198 546 002 251,90 1 0,050 198 546 006 251,90

tabella continua alla pagina successiva
835
