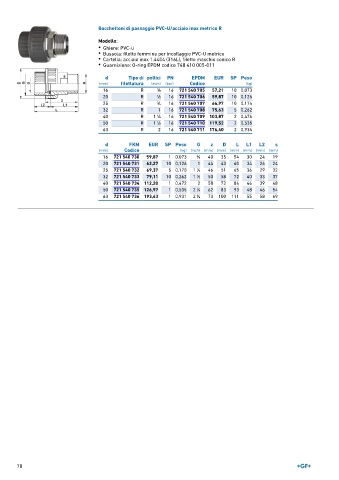

Page 70 - GEORGFISCHER - LISTINO 896

Bocchettoni di passaggio PVC-U/acciaio inox metrico R
Modello:
• Ghiere: PVC-U
• Bussola: filetto femmina per incollaggio PVC-U metrico
• Cartella: acciaio inox 1.4404 (316L), filetto maschio conico R
• Guarnizione: O-ring EPDM codice 748 410 005-011

d Tipo di pollici PN EPDM EUR SP Peso
(mm) filettatura (inch) (bar) Codice (kg)
16 R 3 ∕8 16 721 540 705 57,21 10 0,073
20 R 1 ∕2 16 721 540 706 59,87 10 0,126
25 R 3 ∕4 16 721 540 707 66,97 10 0,174
32 R 1 16 721 540 708 75,63 5 0,262
40 R 1 ∕4 16 721 540 709 103,87 2 0,476
1
50 R 1 ∕2 16 721 540 710 119,52 2 0,535
1
63 R 2 16 721 540 711 176,40 2 0,934
d FKM EUR SP Peso G z D L L1 L2 s
(mm) Codice (kg) (inch) (mm) (mm) (mm) (mm) (mm) (mm)
16 721 540 730 59,87 1 0,073 3 ∕4 40 35 54 30 24 19
20 721 540 731 62,27 10 0,126 1 44 43 60 34 26 24
25 721 540 732 69,37 5 0,170 1 ∕4 46 51 65 36 29 32
1
32 721 540 733 79,11 10 0,262 1 ∕2 50 58 72 40 33 37
1
40 721 540 734 112,20 1 0,472 2 58 72 84 46 39 48
50 721 540 735 126,97 1 0,535 2 ∕4 62 83 93 48 46 54
1
3
63 721 540 736 193,63 1 0,931 2 ∕4 73 100 111 55 58 69

70
