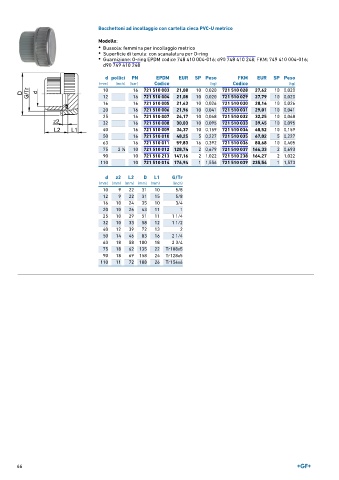

Page 66 - GEORGFISCHER - LISTINO 896

Bocchettoni ad incollaggio con cartella cieca PVC-U metrico
Modello:
• Bussola: femmina per incollaggio metrico
• Superficie di tenuta: con scanalatura per O-ring
• Guarnizione: O-ring EPDM codice 748 410 004-016; d90 748 410 248; FKM: 749 410 004-016;
d90 749 410 248
d pollici PN EPDM EUR SP Peso FKM EUR SP Peso
(mm) (inch) (bar) Codice (kg) Codice (kg)
10 16 721 510 003 21,08 10 0,020 721 510 028 27,62 10 0,020
12 16 721 510 004 21,08 10 0,020 721 510 029 27,79 10 0,020
16 16 721 510 005 21,43 10 0,026 721 510 030 28,14 10 0,026
20 16 721 510 006 21,96 10 0,041 721 510 031 29,01 10 0,041
25 16 721 510 007 24,17 10 0,068 721 510 032 32,25 10 0,068
32 16 721 510 008 30,03 10 0,095 721 510 033 39,45 10 0,095
40 16 721 510 009 34,37 10 0,159 721 510 034 48,52 10 0,159
50 16 721 510 010 48,25 5 0,227 721 510 035 67,02 5 0,227
63 16 721 510 011 59,83 16 0,392 721 510 036 80,68 10 0,405
75 2 ∕2 10 721 510 012 128,74 2 0,679 721 510 037 166,33 2 0,693
1
90 10 721 510 213 147,16 2 1,022 721 510 238 164,27 2 1,022
110 10 721 510 014 176,94 1 1,556 721 510 039 235,54 1 1,573

d z2 L2 D L1 G/Tr
(mm) (mm) (mm) (mm) (mm) (inch)
10 9 22 31 10 5/8
12 9 22 31 15 5/8
16 10 24 35 10 3/4
20 10 26 43 11 1
25 10 29 51 11 1 1/4
32 10 33 58 12 1 1/2
40 12 39 72 13 2
50 14 46 83 16 2 1/4
63 18 58 100 18 2 3/4
75 18 62 135 22 Tr108x5
90 18 69 158 24 Tr128x5
110 11 72 188 26 Tr154x6
