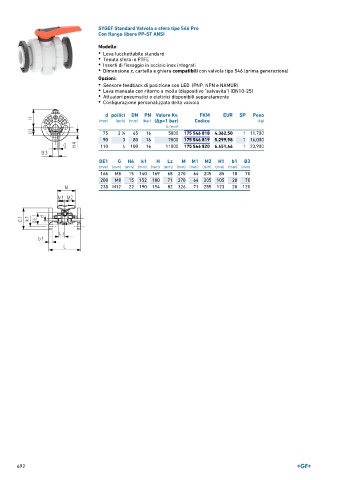

Page 692 - GEORGFISCHER - LISTINO 896

SYGEF Standard Valvola a sfera tipo 546 Pro
Con flange libere PP-ST ANSI

Modello:
• Leva lucchettabile standard
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione)

Opzioni:
• Sensore feedback di posizione con LED (PNP, NPN e NAMUR)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola

d pollici DN PN Valore Kv. FKM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
75 2 ∕2 65 16 5000 175 546 818 4.362,50 1 11,700
1
90 3 80 16 7000 175 546 819 5.299,98 1 16,000
110 4 100 16 11000 175 546 820 6.451,46 1 23,900

DE1 G H4 k1 H Lz M M1 M2 H1 b1 B3
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
166 M8 15 140 169 68 270 64 205 85 18 70
200 M8 15 152 180 71 270 64 205 105 20 70
238 M12 22 190 194 82 326 71 255 123 20 120
