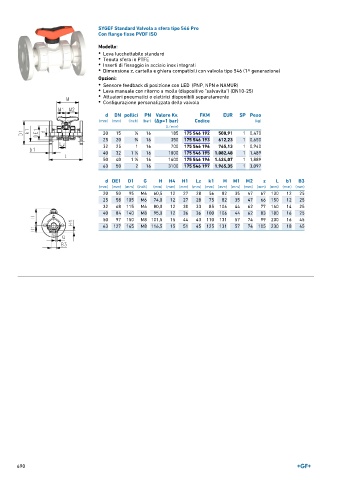

SYGEF Standard Valvola a sfera tipo 546 Pro
Con flange fisse PVDF ISO

Modello:
• Leva lucchettabile standard
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (1^ generazione)

Opzioni:
• Sensore feedback di posizione con LED (PNP, NPN e NAMUR)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola

d DN pollici PN Valore Kv. FKM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 16 185 175 546 192 508,91 1 0,470
25 20 3 ∕4 16 350 175 546 193 612,23 1 0,650
32 25 1 16 700 175 546 194 765,13 1 0,940
40 32 1 ∕4 16 1000 175 546 195 1.082,48 1 1,489
1
50 40 1 ∕2 16 1600 175 546 196 1.424,07 1 1,889
1
63 50 2 16 3100 175 546 197 1.965,35 1 3,097
d DE1 D1 G H H4 H1 Lz k1 M M1 M2 z L b1 B3
(mm) (mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 50 95 M6 60,5 12 27 28 56 82 35 47 67 130 12 25
25 58 105 M6 74,0 12 27 28 75 82 35 47 66 150 12 25
32 68 115 M6 80,0 12 30 33 85 106 44 62 77 160 14 25
40 84 140 M8 95,0 12 36 36 100 106 44 62 83 180 16 25
50 97 150 M8 101,5 15 44 43 110 131 57 74 99 200 16 45
63 127 165 M8 116,5 15 51 45 125 131 57 74 105 230 18 45
