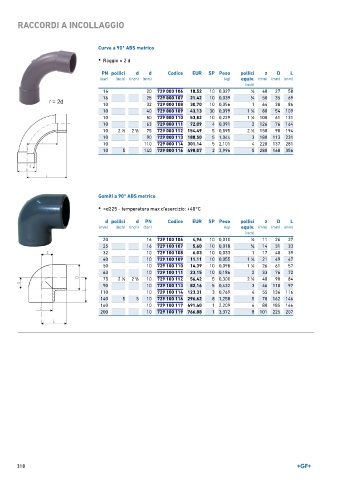

Page 318 - GEORGFISCHER - LISTINO 896

RACCORDI A INCOLLAGGIO

Curve a 90° ABS metrico

• Raggio = 2 d

PN pollici d d Codice EUR SP Peso pollici z D L
(bar) (inch) (inch) (mm) (kg) equiv. (mm) (mm) (mm)
(inch)
16 20 729 000 106 18,52 10 0,027 1 ∕2 40 27 58
16 25 729 000 107 21,42 10 0,039 3 ∕4 50 35 69
10 32 729 000 108 30,70 10 0,056 1 64 38 86
10 40 729 000 109 43,13 30 0,099 1 ∕4 80 54 109
1
10 50 729 000 110 53,82 10 0,229 1 ∕2 100 61 131
1
10 63 729 000 111 72,09 4 0,391 2 126 76 164
10 2 ∕2 2 ∕2 75 729 000 112 154,49 5 0,595 2 ∕2 150 90 194
1
1
1
10 90 729 000 113 188,50 5 1,044 3 180 113 231
10 110 729 000 114 301,14 5 2,101 4 220 137 281
10 5 140 729 000 116 498,07 2 3,996 5 280 168 356

Gomiti a 90° ABS metrico

• >d225 - temperatura max d'esercizio: +40°C

d pollici d PN Codice EUR SP Peso pollici z D L
(mm) (inch) (inch) (bar) (kg) equiv. (mm) (mm) (mm)
(inch)
20 16 729 100 106 4,96 10 0,010 1 ∕2 11 26 27
25 16 729 100 107 5,60 10 0,018 3 ∕4 14 31 33
32 10 729 100 108 6,03 10 0,033 1 17 40 39
40 10 729 100 109 11,11 10 0,055 1 ∕4 21 49 47
1
50 10 729 100 110 14,39 10 0,098 1 ∕2 26 61 57
1
63 10 729 100 111 23,15 10 0,186 2 33 76 72
75 2 ∕2 2 ∕2 10 729 100 112 56,42 5 0,300 2 ∕2 40 90 84
1
1
1
90 10 729 100 113 82,16 5 0,432 3 46 110 97
110 10 729 100 114 123,31 3 0,769 4 55 136 116
140 5 5 10 729 100 116 296,62 8 1,258 5 70 162 146
160 10 729 100 117 491,40 1 2,209 6 80 185 166
200 10 729 100 119 766,88 1 3,372 8 101 225 207

318
