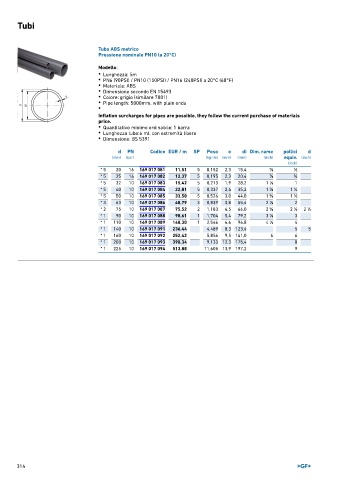

Page 314 - GEORGFISCHER - LISTINO 896

Tubi

Tubo ABS metrico
Pressione nominale PN10 (a 20°C)

Modello:
• Lunghezza: 5m
• PN6 (90PSI) / PN10 (150PSI) / PN16 (240PSI) a 20°C (68°F)
• Materiale: ABS
• Dimensione secondo EN 15493
• Colore: grigio (similare 7001)
• Pipe length: 5000mm, with plain ends
•

Inflation surcharges for pipes are possible, they follow the current purchase of materials
price.
• Quantitativo minimo ordinabile: 1 barra
• Lunghezza tubo:6 mt. con estremità libere
• Dimensione: BS 5391

d PN Codice EUR / m SP Peso e di Dim. rame pollici d
(mm) (bar) (kg ⁄ m) (mm) (mm) (inch) equiv. (inch)
(inch)
* 5 20 16 169 017 081 11,51 5 0,152 2,3 15,4 5 ∕8 1 ∕2
* 5 25 16 169 017 082 12,37 5 0,195 2,3 20,4 7 ∕8 3 ∕4
* 5 32 10 169 017 083 15,42 5 0,213 1,9 28,2 1 ∕8 1
1
* 5 40 10 169 017 084 22,81 5 0,337 2,4 35,2 1 ∕8 1 ∕4
1
3
* 5 50 10 169 017 085 33,50 5 0,526 3,0 44,0 1 ∕8 1 ∕2
5
1
* 3 63 10 169 017 086 48,79 3 0,839 3,8 55,4 2 ∕8 2
1
* 2 75 10 169 017 087 75,52 2 1,183 4,5 66,0 2 ∕8 2 ∕2 2 ∕2
1
5
1
* 1 90 10 169 017 088 98,61 1 1,704 5,4 79,2 3 ∕8 3
1
* 1 110 10 169 017 089 148,30 1 2,546 6,6 96,8 4 ∕8 4
1
* 1 140 10 169 017 091 236,44 4,489 8,3 123,4 5 5
* 1 160 10 169 017 092 252,42 5,856 9,5 141,0 6 6
* 1 200 10 169 017 093 398,34 9,133 12,3 175,4 8
* 1 225 10 169 017 094 513,88 11,605 13,9 197,2 9

314
