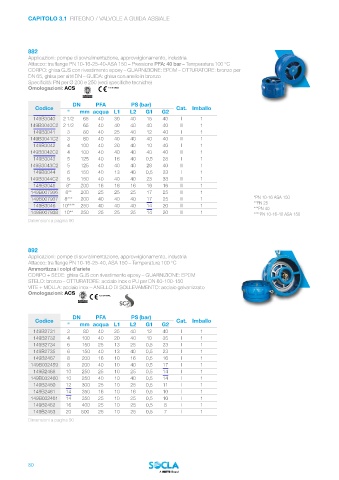

CAPITOLO 3.1 RITEGNO / VALVOLE A GUIDA ASSIALE

882
Applicazioni: pompe di sovralimentazione, approvvigionamento, industria
Attacco: tra flange PN 10-16-25-40-ASA 150 – Pressione PFA: 40 bar – Temperatura 100 °C
CORPO: ghisa GJS con rivestimento epoxy – GUARNIZIONE: EPDM – OTTURATORE: bronzo per
DN 65, ghisa per altri DN – GUIDA: ghisa con anello in bronzo
Specificità: PN per Ø 200 e 250 (vedi specifiche tecniche)
Omologazioni: ACS PED 2014/68/UE

DN PFA PS (bar)
Codice Cat. Imballo
" mm acqua L1 L2 G1 G2
149B3040 2 1/2 65 40 30 40 15 40 I 1
149B3040C2 2 1/2 65 40 40 40 40 40 II 1
149B3041 3 80 40 25 40 12 40 I 1
149B3041C2 3 80 40 40 40 40 40 II 1
149B3042 4 100 40 20 40 10 40 I 1
149B3042C2 4 100 40 40 40 40 40 II 1
149B3043 5 125 40 16 40 0,5 28 I 1
149B3043C2 5 125 40 40 40 28 40 II 1
149B3044 6 150 40 13 40 0,5 23 I 1
149B3044C2 6 150 40 40 40 23 33 II 1
149B3045 8* 200 16 16 16 16 16 II 1
149B007936 8** 200 25 25 25 17 25 II 1
149B007937 8*** 200 40 40 40 17 25 II 1 *PN 10-16 ASA 150
149B3046 10**** 250 40 40 40 14 20 II 1 **PN 25
149B007938 10** 250 25 25 25 14 20 II 1 ***PN 40
****PN 10-16-40 ASA 150
Dimensioni a pagina 90

892
Applicazioni: pompe di sovralimentazione, approvvigionamento, industria
Attacco: tra flange PN 10-16-25-40, ASA 150 – Temperatura 100 °C
Ammortizza i colpi d’ariete
CORPO + SEDE: ghisa GJS con rivestimento epoxy – GUARNIZIONE: EPDM
STELO: bronzo – OTTURATORE: acciaio inox o PU per DN 80-100-150
VITE + MOLLA: acciaio inox – ANELLO DI SOLLEVAMENTO: acciaio galvanizzato
Omologazioni: ACS
PED 2014/68/UE

DN PFA PS (bar)
Codice Cat. Imballo
" mm acqua L1 L2 G1 G2
149B2731 3 80 40 25 40 12 40 I 1
149B2732 4 100 40 20 40 10 35 I 1
149B2734 6 150 25 13 25 0,5 23 I 1
149B2735 6 150 40 13 40 0,5 23 I 1
149B2467 8 200 16 10 16 0,5 16 I 1
149B032459 8 200 40 10 40 0,5 17 I 1
149B2468 10 250 25 10 25 0,5 14 I 1
149B032460 10 250 40 10 40 0,5 14 I 1
149B2460 12 300 25 10 25 0,5 11 I 1
149B2461 14 350 16 10 16 0,5 10 I 1
149B032461 14 350 25 10 25 0,5 10 I 1
149B2462 16 400 25 10 25 0,5 8 I 1
149B2463 20 500 25 10 25 0,5 7 I 1
Dimensioni a pagina 90

80
