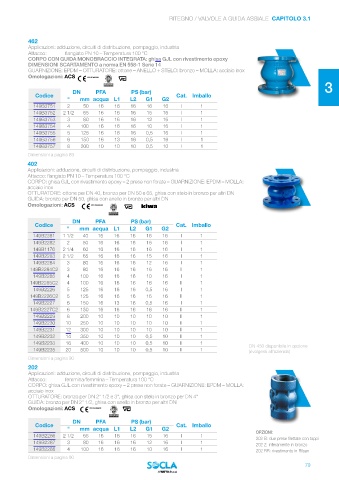

RITEGNO / VALVOLE A GUIDA ASSIALE CAPITOLO 3.1

462
Applicazioni: adduzione, circuiti di distribuzione, pompaggio, industria 2
Attacco: flangiato PN 10 – Temperatura 100 °C
CORPO CON GUIDA MONOBRACCIO INTEGRATA: ghisa GJL con rivestimento epoxy
DIMENSIONI SCARTAMENTO a norma EN 558-1 Serie 14
GUARNIZIONE: EPDM – OTTURATORE: ottone – ANELLO + STELO: bronzo – MOLLA: acciaio inox
Omologazioni: ACS PED 2014/68/UE
3
DN PFA PS (bar)
Codice Cat. Imballo
" mm acqua L1 L2 G1 G2
149B3751 2 50 16 16 16 16 16 I 1
149B3752 2 1/2 65 16 16 16 15 16 I 1
149B3753 3 80 16 16 16 12 16 I 1
149B3754 4 100 16 16 16 10 16 I 1 4
149B3755 5 125 16 16 16 0,5 16 I 1
149B3756 6 150 16 13 16 0,5 16 I 1
149B3757 8 200 10 10 10 0,5 10 I 1
Dimensioni a pagina 89
402 5
Applicazioni: adduzione, circuiti di distribuzione, pompaggio, industria
Attacco: flangiato PN 10 – Temperatura 100 °C
CORPO: ghisa GJL con rivestimento epoxy – 2 prese non forate – GUARNIZIONE: EPDM – MOLLA:
acciaio inox
OTTURATORE: ottone per DN 40, bronzo per DN 50 e 65, ghisa con stelo in bronzo per altri DN
GUIDA: bronzo per DN 50, ghisa con anello in bronzo per altri DN 6
Omologazioni: ACS PED 2014/68/UE

DN PFA PS (bar)
Codice Cat. Imballo
" mm acqua L1 L2 G1 G2
149B2281 1 1/2 40 16 16 16 16 16 I 1 7
149B2282 2 50 16 16 16 16 16 I 1
149B1176 2 1/4 60 16 16 16 16 16 I 1
149B2283 2 1/2 65 16 16 16 15 16 I 1
149B2284 3 80 16 16 16 12 16 I 1
149B2284C2 3 80 16 16 16 16 16 II 1 8
149B2285 4 100 16 16 16 10 16 I 1
149B2285C2 4 100 16 16 16 16 16 II 1
149B2226 5 125 16 16 16 0,5 16 I 1
149B2226C2 5 125 16 16 16 16 16 II 1
149B2227 6 150 16 13 16 0,5 16 I 1
149B2227C2 6 150 16 16 16 16 16 II 1 9
149B2229 8 200 10 10 10 10 10 II 1
149B2230 10 250 10 10 10 10 10 II 1
149B2231 12 300 10 10 10 10 10 II 1
149B2232 14 350 10 10 10 0,5 10 II 1
149B2233 16 400 10 10 10 0,5 10 II 1 DN 450 disponibile in opzione 10
149B2235 20 500 10 10 10 0,5 10 II 1 (rivolgersi all’azienda)
Dimensioni a pagina 90
202
Applicazioni: adduzione, circuiti di distribuzione, pompaggio, industria
Attacco: femmina/femmina – Temperatura 100 °C 11
CORPO: ghisa GJL con rivestimento epoxy – 2 prese non forate – GUARNIZIONE: EPDM – MOLLA:
acciaio inox
OTTURATORE: bronzo per DN 2" 1/2 e 3", ghisa con stelo in bronzo per DN 4"
GUIDA: bronzo per DN 2" 1/2, ghisa con anello in bronzo per altri DN
Omologazioni: ACS PED 2014/68/UE
12
DN PFA PS (bar)
Codice Cat. Imballo
" mm acqua L1 L2 G1 G2
149B2286 2 1/2 65 16 16 16 15 16 I 1 OPZIONI:
202 B: due prese filettate con tappi
149B2287 3 80 16 16 16 12 16 I 1 202 Z: interamente in bronzo
149B2288 4 100 16 16 16 10 16 I 1 202 RR: rivestimento in Rilsan
Dimensioni a pagina 90 13
