DISPOSITIVI PER GAS CAPITOLO 10.2

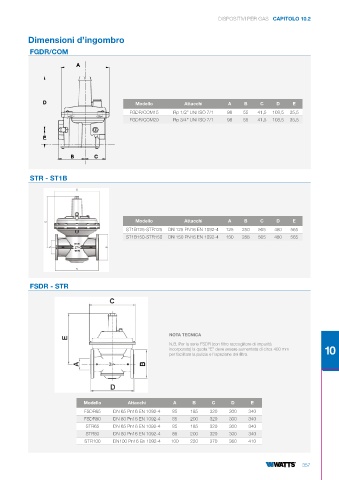

Dimensioni d’ingombro
FGDR/COM

A

D Modello Attacchi A B C D E
FGDR/COM15 Rp 1/2” UNI ISO 7/1 98 55 41,5 108,5 35,5
FGDR/COM20 Rp 3/4” UNI ISO 7/1 98 55 41,5 108,5 35,5

E

B C

STR - ST1B

Modello Attacchi A B C D E
ST1B125-STR125 DN 125 PN16 EN 1092-4 125 250 505 480 565
ST1B150-STR150 DN 150 PN16 EN 1092-4 150 288 505 480 565

FSDR - STR

NOTA TECNICA
N.B. Per la serie FSDR (con filtro raccoglitore di impurità
incorporato) la quota “E” deve essere aumentata di circa 400 mm 10
per facilitare la pulizia e l’ispezione del filtro.

Modello Attacchi A B C D E
FSDR65 DN 65 Pn16 EN 1092-4 85 185 320 300 340
FSDR80 DN 80 Pn16 EN 1092-4 85 200 320 300 340
STR65 DN 65 Pn16 EN 1092-4 85 185 320 300 340
STR80 DN 80 Pn16 EN 1092-4 85 200 320 300 340
STR100 DN100 Pn16 En 1092-4 100 220 370 360 410
