ESEMPI DI IMPIANTO

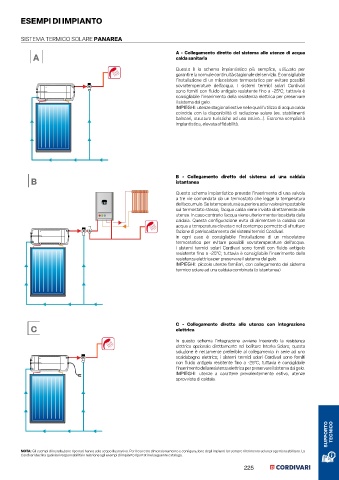

SISTEMA TERMICO SOLARE PANAREA

A A • Collegamento diretto del sistema alle utenze di acqua
calda sanitaria
Questo è lo schema impiantistico più semplice, utilizzato per
garantire la normale continuità stagionale del servizio. È consigliabile
l’installazione di un miscelatore termostatico per evitare possibili
sovratemperature dell’acqua. I sistemi termici solari Cordivari
sono forniti con fluido antigelo resistente fino a -25°C; tuttavia è
consigliabile l’inserimento della resistenza elettrica per preservare
il sistema dal gelo.
IMPIEGHI: utenze stagionali estive nelle quali l’utilizzo di acqua calda
coincide con la disponibilità di radiazione solare (es. stabilimenti
balneari, strutture turistiche ad uso estivo...). Estrema semplicità
impiantistica, elevata affidabilità.

B B • Collegamento diretto del sistema ad una caldaia
istantanea

Questo schema impiantistico prevede l’inserimento di una valvola
a tre vie comandata da un termostato che legge la temperatura
dell’accumulo. Se la temperatura è superiore ad un valore impostabile
sul termostato stesso, l’acqua calda viene inviata direttamente alle
utenze. In caso contrario l’acqua viene ulteriormente riscaldata dalla
caldaia. Questa configurazione evita di alimentare la caldaia con
acqua a temperatura elevata e nel contempo permette di sfruttare
l’azione di preriscaldamento dei sistemi termici Cordivari.
In ogni caso è consigliabile l’installazione di un miscelatore
termostatico per evitare possibili sovratemperature dell’acqua.
I sistemi termici solari Cordivari sono forniti con fluido antigelo
resistente fino a -25°C; tuttavia è consigliabile l’inserimento della
resistenza elettrica per preservare il sistema dal gelo.
IMPIEGHI: piccole utenze familiari, con collegamento del sistema
termico solare ad una caldaia combinata (o istantanea)

C C • Collegamento diretto alle utenze con integrazione
elettrica
In questo schema l’integrazione avviene inserendo la resistenza
elettrica opzionale direttamente nel bollitore Interka Solare; questa
soluzione è nettamente preferibile al collegamento in serie ad uno
scaldabagno elettrico; i sistemi termici solari Cordivari sono forniti
con fluido antigelo resistente fino a -25°C; tuttavia è consigliabile
l’inserimento della resistenza elettrica per preservare il sistema dal gelo.
IMPIEGHI: utenze a carattere prevalentemente estivo, utenze
sprovviste di caldaia.

SUPPORTO TECNICO

NOTA: Gli esempi di installazione riportati hanno solo scopo illustrativo. Per il corretto dimensionamento e configurazione degli impianti far sempre riferimento ad un progettista abilitato. La
Cordivari declina qualsiasi responsabilità in relazione agli esempi di impianto riportati nel seguente catalogo.
