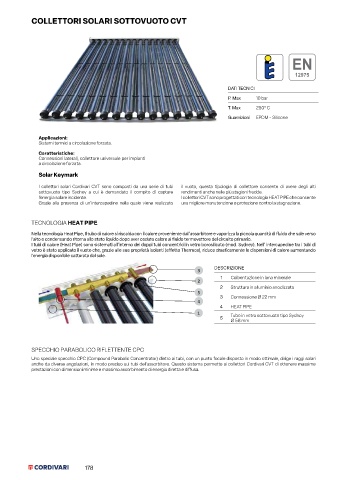

Page 178 - CORDIVARI - LISTINO SISTEMI TERMICI SOLARI 2024
P. 178
COLLETTORI SOLARI SOTTOVUOTO CVT
EN
12975
DATI TECNICI
P. Max 10 bar
T. Max 280° C
Guarnizioni EPDM - Silicone
Applicazioni:
Sistemi termici a circolazione forzata.
Caratteristiche:
Connessioni laterali, collettore universale per impianti
a circolazione forzata.
Solar Keymark
I collettori solari Cordivari CVT sono composti da una serie di tubi il vuoto, questa tipologia di collettore consente di avere degli alti
sottovuoto tipo Sydney a cui è demandato il compito di captare rendimenti anche nelle più stagioni fredde.
l’energia solare incidente. I collettori CVT sono progettati con tecnologia HEAT PIPE che consente
Grazie alla presenza di un’intercapedine nella quale viene realizzato una migliore manutenzione e protezione contro la stagnazione.
TECNOLOGIA HEAT PIPE
Nella tecnologia Heat Pipe, Il tubo di calore si riscalda con il calore proveniente dall’assorbitore e vaporizza la piccola quantità di fluido che sale verso
l’alto e condensando ritorna allo stato liquido dopo aver ceduto calore al fluido termovettore del circuito primario.
I tubi di calore (Heat Pipe) sono sistemati all’interno dei doppi tubi concentrici in vetro borosilicato (mod. Sydney). Nell’ intercapedine tra i tubi di
vetro è stato applicato il vuoto che, grazie alle sue proprietà isolanti (effetto Thermos), riduce drasticamente le dispersioni di calore aumentando
l’energia disponibile catturata dal sole.
3 DESCRIZIONE
1 Coibentazione in lana minerale
2
2 Struttura in alluminio anodizzato
5
3 Connessione Ø 22 mm
4
4 HEAT PIPE
1
5 Tubo in vetro sottovuoto tipo Sydney
Ø 58 mm
SPECCHIO PARABOLICO RIFLETTENTE CPC
Uno speciale specchio CPC (Compound Parabolic Concentrator) dietro ai tubi, con un punto focale disposto in modo ottimale, dirige i raggi solari
anche da diverse angolazioni, in modo preciso sui tubi dell’assorbitore. Questo sistema permette ai collettori Cordivari CVT di ottenere massime
prestazioni con dimensioni minime e massimo assorbimento di energia diretta e diffusa.
