PUFFERMAS DOMUS
®

BOLLITORI E ACCUMULI PER POMPE DI CALORE

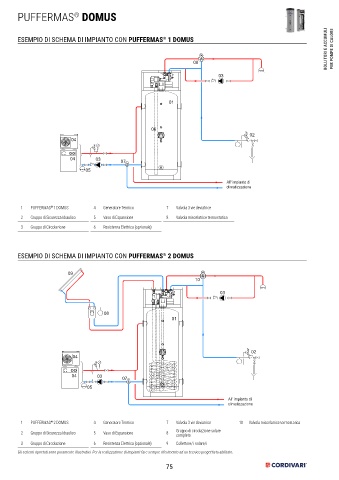

ESEMPIO DI SCHEMA DI IMPIANTO CON PUFFERMAS 1 DOMUS
®

M
08

03

01

06
02
04

04 03 07 E

05
All' impianto di
climatizzazione

1 PUFFERMAS 1 DOMUS 4 Generatore Termico 7 Valvola 3 vie deviatrice
®
2 Gruppo di Sicurezza Idraulico 5 Vaso di Espansione 8 Valvola miscelatrice termostatica
3 Gruppo di Circolazione 6 Resistenza Elettrica (opzionale)

ESEMPIO DI SCHEMA DI IMPIANTO CON PUFFERMAS 2 DOMUS
®

09 M
10

03

08
01

02
04

04 03 07 E
05

All' impianto di
climatizzazione

1 PUFFERMAS 2 DOMUS 4 Generatore Termico 7 Valvola 3 vie deviatrice 10 Valvola miscelatrice termostatica
®
2 Gruppo di Sicurezza Idraulico 5 Vaso di Espansione 8 Gruppo di circolazione solare
completo
3 Gruppo di Circolazione 6 Resistenza Elettrica (opzionale) 9 Collettore/i solare/i
Gli schemi riportati sono puramente illustrativi. Per la realizzazione di impianti fare sempre riferimento ad un tecnico progettista abilitato.
