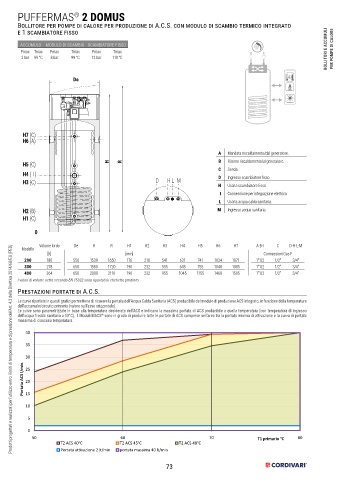

PUFFERMAS 2 DOMUS
®
Bollitore per pompe di calore per produzione di A.C.S. con modulo di scambio termico integrato
e 1 scambiatore fisso

ACCUMULO MODULO DI SCAMBIO SCAMBIATORE FISSO
Pmax Tmax Pmax Tmax Pmax Tmax BOLLITORI E ACCUMULI PER POMPE DI CALORE
3 bar 99 °C 8 bar 99 °C 12 bar 110 °C
H7 (C) H7 (C)
H6 (A) H6 (A)

De De
H5 (C) H R H5 (C) H R
H4 ( I ) H4 ( I )
H3 (C) H3 (C)

H7 (C) H2 (B) H7 (C) H2 (B)
H6 (A) H6 (A)
H1 (C) H1 (C)
A Mandata riscaldamento/dal generatore.
0 B Ritorno riscaldamento/al generatore.
0
H5 (C) H R H5 (C) H R
C Sonda.
H4 ( I ) H4 ( I ) D Ingresso scambiatore fisso
H3 (C) H3 (C) D H L M L M
H Uscita scambiatore fisso
I Connessione per integrazione elettrica
L Uscita acqua calda sanitaria.
H2 (B) H2 (B) M Ingresso acqua sanitaria.
H1 (C) H1 (C)

0 0

Volume lordo De H R H1 H2 H3 H4 H5 H6 H7 A-B-I C D-H-L-M
Prodotti progettati e realizzati per l’utilizzo entro i limiti di temperatura e di pressione dell’Art. 4.3 della Direttiva 2014/68/EU (PED)
Modello
[lt] D H L M [mm] L M Connessioni Gas F
200 180 550 1539 1650 176 218 541 631 741 1034 1071 1"1/2 1/2" 3/4"
300 278 650 1580 1720 190 232 555 645 755 1048 1085 1"1/2 1/2" 3/4"
400 364 650 2000 2110 190 232 955 1045 1155 1468 1505 1"1/2 1/2" 3/4"
I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.
Prestazioni portate di A.C.S.
Le curve riportate in questi grafici permettono di ricavare la portata dell’Acqua Calda Sanitaria (ACS) producibile dal modulo di produzione ACS integrato, in funzione della temperatura
dell’accumulo/circuito primario (valore sull’asse orizzontale).
Le curve sono parametrizzate in base alla temperatura desiderata dell’ACS e indicano la massima portata di ACS producibile a quella temperatura (con temperatura di ingresso
dell’acqua fredda sanitaria a 10°C). I Moduli MACS sono in grado di produrre tutte le portate di ACS comprese nell’area tra la portata minima di attivazione e la curva di portata
®
massima di ciascuna temperatura.
40

35

30
Portata ACS l/min 25

20

15
10

5

0
50 60 70 T1 primario °C 80
T2 ACS 40°C T2 ACS 45°C T2 ACS 48°C
Portata a�vazione 2 lt/min portata massima 40 lt/min
