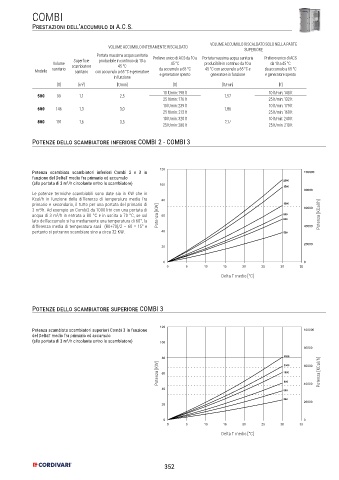

Page 352 - CORDIVARI - LISTINO BOLLITORI E TERMOACCUMULATORI

COMBI

Prestazioni dell’accumulo di A.C.S.

VOLUME ACCUMULO INTERAMENTE RISCALDATO VOLUME ACCUMULO RISCALDATO SOLO NELLA PARTE
SUPERIORE
Portata massima acqua sanitaria
Superficie producibile in continuo da 10 a Prelievo unico di ACS da 10 a Portata massima acqua sanitaria Prelievo unico di ACS
Volume scambiatore 45 °C 45 °C producibile in continuo da 10 a da 10 a 45 °C
Modello sanitario sanitario con accumulo a 65 °C e generatore da accumulo a 65 °C 45 °C con accumulo a 65 °C e da accumulo a 65 °C
in funzione e generatore spento generatore in funzione e generatore spento
[lt] [m ] 2 [lt/min] [lt] [lt/min] [lt]
10 lt/min: 198 lt 10 lt/min: 148 lt
500 99 1,1 2,5 1,57
25 lt/min: 176 lt 25 lt/min: 132 lt
10 lt/min: 239 lt 10 lt/min: 179 lt
600 146 1,3 3,0 1,86
25 lt/min: 213 lt 25 lt/min: 160 lt
10 lt/min: 320 lt 10 lt/min: 240 lt
800 191 1,6 3,5 2,17
25 lt/min: 280 lt 25 lt/min: 210 lt
Potenze dello scambiatore inferiore COMBI 2 - COMBI 3

120
Potenza scambiata scambiatori inferiori Combi 2 e 3 in 100000
funzione del DeltaT medio fra primario ed accumulo
(alla portata di 3 m /h circolante entro lo scambiatore) 100 2000
3
1500
80000
Le potenze termiche scambiabili sono date sia in KW che in
Kcal/h in funzione della differenza di temperatura media fra 80
primario e secondario, il tutto per una portata del primario di 1000
3 m /h. Ad esempio un Combi2 da 1000 litri con una portata di 60000
3
acqua di 3 m /h in entrata a 80 °C e in uscita a 70 °C, se sul Potenza [KW] 60 800 Potenza [KCal/h]
3
lato dell’accumulo si ha mediamente una temperatura di 60°, la 600
differenza media di temperatura sarà (80+70)/2 – 60 = 15° e 40000
pertanto si potranno scambiare sino a circa 32 KW. 40 500
20000
20
0 0
0 5 10 15 20 25 30 35
Delta T medio [°C]

Potenze dello scambiatore superiore COMBI 3

120
Potenza scambiata scambiatori superiori Combi 3 in funzione 100000
del DeltaT medio fra primario ed accumulo
(alla portata di 3 m /h circolante entro lo scambiatore) 100
3
80000
80 2000
Potenza [KW] 60 1000 60000 Potenza [KCal/h]
1500

800
40 600 40000
500
20 20000

0 0
0 5 10 15 20 25 30 35
Delta T medio [°C]

352
