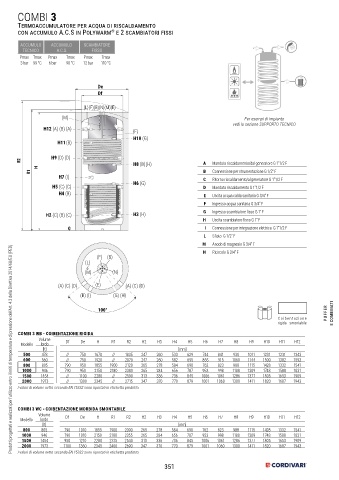

P. 351

COMBI 3
       Termoaccumulatore per acqua di riscaldamento
       con accumulo A.C.S in Polywarm  e 2 scambiatori fissi
                                        ®
        ACCUMULO   ACCUMULO   SCAMBIATORE
         TECNICO      A.C.S.     FISSO
        Pmax Tmax  Pmax  Tmax  Pmax  Tmax
        3 bar  99 °C  6 bar  90 °C  12 bar  110 °C



                                   De
                                   Df

                               (L)  (F)(B)(N)(M)(E)
                       (M)                                                             Per esempi di impianto
                                                                                   vedi la sezione SUPPORTO TECNICO
                H12 (A) (B) (A)                 (F)

                                                H10 (G)
                     H11 (B)

                   H9 (D) (D)
        R2
                                                H8 (B)  (H)             A   Mandata riscaldamento/dal generatore G 1”1/2 F
            R1  H                                                       B   Connessione per strumentazione G 1/2” F
                      H7 (I)                                            C   Ritorno riscaldamento/al generatore G 1”1/2 F
                                                H6 (G)
                   H5 (C) (C)                                           D   Mandata riscaldamento G 1”1/2 F
                      H4 (B)                                             E  Uscita acqua calda sanitaria G 3/4” F
                                                                         F  Ingresso acqua sanitaria G 3/4” F
                 H2  (C) (B) (C)                H3 (H)                  G   Ingresso scambiatore fisso G 1” F
                                                                        H   Uscita scambiatore fisso G 1” F
                         0                                               I  Connessione per integrazione elettrica  G 1”1/2 F
                                                                         L  Sfiato  G 1/2” F
                                                                        M   Anodo di magnesio G 3/4” F
     Prodotti progettati e realizzati per l’utilizzo entro i limiti di temperatura e di pressione dell’Art. 4.3 della Direttiva 2014/68/EU (PED)
                                                                        N   Ricircolo G 3/4” F
                                   (F) (B)
                               (L)
                               (M)      (N)

                     (A) (C) (D)   (E)       (A) (C) (D)
                             (B) (I)     (G) (H)

                                   100°                                                                             PUFFER
                                                                                                   Coibentazione      E COMBINATI
                                                                                                   rigida  smontabile
       COMBI 3 WB - COIBENTAZIONE RIGIDA
               Volume
        Modello  lordo  Df   De    H    R1    R2   H2   H3    H4   H5   H6    H7   H8    H9   H10  H11  H12
                [lt]                                            [mm]
         500    478     //   750  1670  //   1835  247  260  533   629  744   841  930  1011  1231  1231  1343
         600    560     //   750  1920  //   2070  247  260  582   695  855   915  1060  1144  1500  1382  1593
         800    805     790  950  1855  1900  2120  265  278  584  690  762   823  988  1115  1428  1332  1541
         1000   946     790  950  2150  2180  2380  265  284  656  787  953   998  1188  1309  1748  1588  1831
         1500  1454     //   1100  2280  //  2590  313  336  736   845  1006  1061  1286  1377  1805  1653  1909
         2000  1973     //   1300  2345  //  2715  347  370  770   879  1001  1060  1300  1411  1820  1687  1943
       I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.



       COMBI 3 WC - COIBENTAZIONE MORBIDA SMONTABILE
               Volume
        Modello  lordo  Df   De    H    R1   R2    H2   H3    H4   H5   H6    H7   H8    H9   H10  H11  H12
                [lt]                                            [mm]
         800    805     790  1010  1855  1900  2090  265  278  584  690  762  823  988  1115  1428  1332  1541
         1000   946     790  1010  2150  2180  2355  265  284  656  787  953  998  1188  1309  1748  1588  1831
         1500  1454     950  1210  2280  2315  2540  313  336  736  845  1006  1061  1286  1377  1805  1653  1909
         2000  1973    1100  1360  2345  2400  2690  347  370  770  879  1001  1060  1300  1411  1820  1687  1943
       I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.
