EXTRA 1 PLUS
SCHEMI

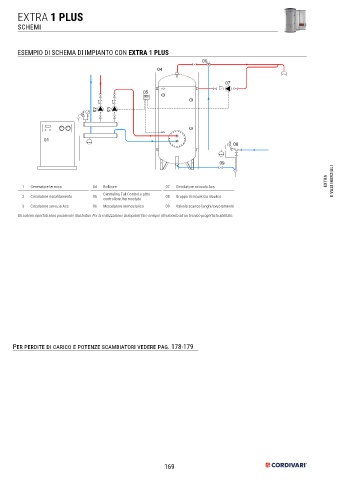

ESEMPIO DI SCHEMA DI IMPIANTO CON EXTRA 1 PLUS
06
04
07
05
02 03
01
08
09
EXTRA E VASI INERZIALI
1 Generatore termico 04 Bollitore 07 Circolatore ricircolo Acs
Centralina Full Control o altro
2 Circolatore riscaldamento 05 08 Gruppo di sicurezza idaulico
controllore /termostato
3 Circolatore servizio Acs 06 Miscelatore termostatico 09 Valvola scarico fanghi/svuotamento
Gli schemi riportati sono puramente illustrativi. Per la realizzazione di impianti fare sempre riferimento ad un tecnico progettista abilitato.
Per perdite di carico e potenze scambiatori vedere pag. 178-179
