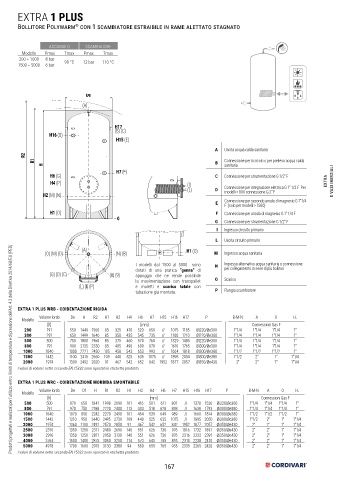

Page 167 - CORDIVARI - LISTINO BOLLITORI E TERMOACCUMULATORI

EXTRA 1 PLUS

Bollitore Polywarm con 1 scambiatore estraibile in rame alettato stagnato
®

ACCUMULO SCAMBIATORE
Modello Pmax Tmax Pmax Tmax
200 ÷ 1000 8 bar
1500 ÷ 5000 6 bar 90 °C 12 bar 110 °C
De
(A)

De De
H17
(A)
(A) (B) (C)
H16 (D)
H15 (E)
H17
H17
(B) (C)
R2 (B) (C)
H16 (D)
R1 H16 (D)
H15 (E)
H H15 (E)
H7 (F)
H6 (G) A Uscita acqua calda sanitaria
R2 R2 H4 (P)
R1 R1 (I) B Connessione per ricircolo o per prelievo acqua calda
H H (L) sanitaria
H2 (M) (N) H7 (F)
H7 (F)
H6 (G) C Connessione per strumentazione G 1/2” F
H6 (G)
H4 (P)
H4 (P) (I) (I) EXTRA E VASI INERZIALI
H1 (O) (L) (L) D Connessione per integrazione elettrica G 1” 1/2 F Per
H2 (M) (N) 0 modelli > 800 connessione G 2” F
H2 (M) (N)
E Connessione per secondo anodo di magnesio G 1”1/4
F (solo per modelli > 1500)
H1 (O)
H1 (O) F Connessione per anodo di magnesio G 1” 1/4 F
0 0
(A) G Connessione per strumentazione G 1/2” F
(O) (M) (D) (N) (B) I Ingresso circuito primario
L Uscita circuito primario
Prodotti progettati e realizzati per l’utilizzo entro i limiti di temperatura e di pressione dell’Art. 4.3 della Direttiva 2014/68/EU (PED)
(G) (D) (C) (A) (8) (9) H1 (O)
(A)
(N) (B)
(O) (M) (D) (N) (B) M Ingresso acqua sanitaria
(O) (M) (D)
(L) (I) (P)
I modelli dal 1500 al 5000 sono N Ingresso alternativo acqua sanitaria o connessione
dotati di una pratica “gonna” di per collegamento in serie di più bollitori
(G) (D) (C ) (8) (9) appoggio che ne rende possibile
(G) (D) (C)
(8) (9)
H1
(O)
H1 (O)
la movimentazione con transpallet O Scarico
(L) (I) (P)
(L) (I) (P) e muletti e scarico totale con
tubazione già montata. P Flangia scambiatore
EXTRA 1 PLUS WRB - COIBENTAZIONE RIGIDA
Volume lordo De H R2 H1 H2 H4 H6 H7 H15 H16 H17 P B-M-N A O I-L
Modello
[lt] [mm] Connessioni Gas F
200 191 550 1449 1560 85 325 410 520 650 // 1075 1185 Øi220/Øe300 1"1/4 1"1/4 1"1/4 1"
300 292 650 1499 1640 85 350 435 545 735 // 1100 1210 Øi220/Øe300 1"1/4 1"1/4 1"1/4 1"
500 500 750 1800 1960 85 375 460 570 760 // 1329 1485 Øi220/Øe300 1"1/4 1"1/4 1"1/4 1"
800 791 900 2135 2330 85 405 490 600 870 // 1610 1765 Øi300/Øe380 1"1/4 1"1/4 1"1/4 1"
1000 1040 1000 2221 2450 105 458 543 653 993 // 1664 1818 Øi300/Øe380 1"1/2 1"1/2 1"1/2 1"
1500 1442 1100 2415 2660 109 440 525 635 1075 // 1895 2050 Øi300/Øe380 1"1/2 2" 1" 1"1/4
2000 1974 1300 2492 2820 91 467 542 652 842 1952 1877 2057 Øi350/Øe430 2" 2" 1" 1"1/4
I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.
EXTRA 1 PLUS WRC - COIBENTAZIONE MORBIDA SMONTABILE
Volume lordo De Df H R1 R2 H1 H2 H4 H6 H7 H15 H16 H17 P B-M-N A O I-L
Modello
[lt] [mm] Connessioni Gas F
500 500 870 650 1841 1998 2090 101 416 501 611 801 // 1370 1526 Øi220/Øe300 1"1/4 1"1/4 1"1/4 1"
800 791 970 750 2188 2220 2400 113 433 518 628 898 // 1638 1793 Øi300/Øe380 1"1/4 1"1/4 1"1/4 1"
1000 1040 1070 850 2242 2270 2490 101 454 539 649 989 // 1660 1814 Øi300/Øe380 1"1/2 1"1/2 1"1/2 1"
1500 1442 1210 950 2440 2495 2730 109 440 525 635 1075 // 1895 2050 Øi300/Øe380 1"1/2 2" 1" 1"1/4
2000 1974 1360 1100 2492 2570 2850 91 467 542 652 842 1952 1877 2057 Øi350/Øe430 2" 2" 1" 1"1/4
2500 2310 1350 1250 2311 2480 2690 140 551 626 736 976 1816 1732 1891 Øi350/Øe430 2" 2" 1" 1"1/4
3000 2916 1350 1250 2811 2950 3130 140 551 626 736 876 2316 2232 2391 Øi350/Øe430 2" 2" 1" 1"1/4
4000 3764 1500 1400 2875 3050 3250 114 570 645 755 895 2315 2238 2410 Øi350/Øe430 2" 2" 1" 1"1/4
5000 4978 1700 1600 2915 3130 3380 94 580 655 765 935 2335 2265 2420 Øi350/Øe430 2" 2" 1" 1"1/4
I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.
167
