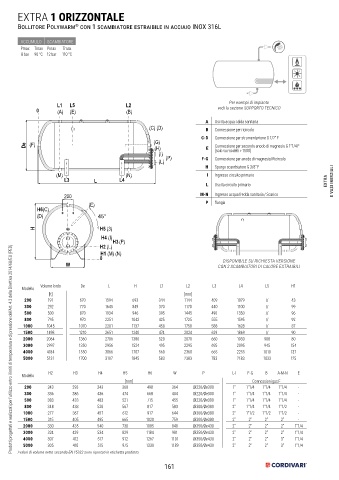

Page 161 - CORDIVARI - LISTINO BOLLITORI E TERMOACCUMULATORI

EXTRA 1 ORIZZONTALE

Bollitore Polywarm con 1 scambiatore estraibile in acciaio INOX 316L
®
ACCUMULO SCAMBIATORE
Pmax Tmax Pmax Tmax
8 bar 90 °C 12 bar 110 °C

L1 L5 L2 Per esempi di impianto
vedi la sezione SUPPORTO TECNICO
0 (A) (E) (B) 200
(E)
A Uscita acqua calda sanitaria
(C) (D) H6(C) B Connessione per ricircolo
(D) 45°
C-D Connessione per strumentazione G 1/2” F
H5 (3)
De (F) (G) H E Connessione per secondo anodo di magnesio G 1”1/4 F
(H)
(I) (P) (solo su modelli > 1500) H4 (I) H3 (P)
(L) F-G Connessione per anodo di magnesio/Ricircolo
H2 (L)
H Spurgo scambiatore G 3/8” F
H1 (M) (N)
0
(M) (N) I Ingresso circuito primario
L3 L L4 W EXTRA E VASI INERZIALI
L1 L5 L2 L Uscita circuito primario
0 (A) (E) (B) 200 M-N Ingresso acqua fredda sanitaria / Scarico
(E) P flangia
(C) (D) H6(C)
(D) 45°

De (F) (G) H H5 (3)
(H)
(I) (P) H4 (I) H3 (P)
(L) H2 (L)
Prodotti progettati e realizzati per l’utilizzo entro i limiti di temperatura e di pressione dell’Art. 4.3 della Direttiva 2014/68/EU (PED)
H1 (M) (N)
(M) (N) 0 DISPONIBILE SU RICHIESTA VERSIONE
L3 L L4 W CON 2 SCAMBIATORI DI CALORE ESTRAIBILI

Modello Volume lordo De L H L1 L2 L3 L4 L5 H1
[lt] [mm]
200 191 670 1594 693 344 1144 409 1079 // 43
300 292 770 1645 849 370 1170 440 1100 // 99
500 500 870 1934 946 395 1445 490 1350 // 96
800 795 970 2251 1042 425 1725 555 1595 // 92
1000 1045 1070 2281 1137 458 1758 588 1628 // 87
1500 1498 1210 2651 1240 474 2024 629 1869 // 90
2000 2064 1360 2706 1380 520 2070 660 1930 908 80
3000 2997 1350 2956 1524 495 2295 695 2095 945 154
4000 4184 1550 3066 1707 560 2360 665 2255 1010 137
5000 5131 1700 3107 1845 583 2383 783 2183 1033 125

H2 H3 H4 H5 H6 W P L-I F-G B A-M-N E
Modello
[mm] Connessioni gas F
200 243 293 343 368 498 364 Øi220/Øe300 1" 1''1/4 1''1/4 1''1/4 -
300 336 386 436 474 668 404 Øi220/Øe300 1" 1''1/4 1''1/4 1''1/4 -
500 383 433 483 521 715 455 Øi220/Øe300 1" 1''1/4 1''1/4 1''1/4 -
800 348 438 528 567 817 583 Øi300/Øe380 2'' 1''1/4 1''1/4 1''1/2 -
1000 277 367 457 612 917 644 Øi300/Øe380 2'' 1''1/2 1''1/2 1''1/2 -
1500 315 405 495 665 1020 759 Øi300/Øe380 2'' 2'' 2'' 2'' -
2000 330 435 540 730 1085 848 Øi350/Øe430 2'' 2'' 2'' 2'' 1''1/4
3000 324 429 534 829 1184 981 Øi350/Øe430 2'' 2'' 2'' 2'' 1''1/4
4000 307 412 517 912 1267 1101 Øi350/Øe430 2'' 2'' 2'' 3'' 1''1/4
5000 305 410 515 975 1330 1189 Øi350/Øe430 2'' 2'' 2'' 3'' 1''1/4
I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.
