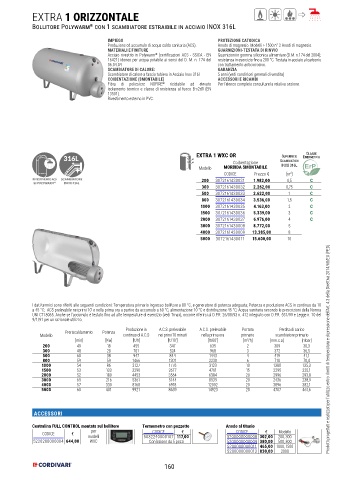

Page 160 - CORDIVARI - LISTINO BOLLITORI E TERMOACCUMULATORI
P. 160
EXTRA 1 ORIZZONTALE
Bollitore Polywarm con 1 scambiatore estraibile in acciaio INOX 316L
®
IMPIEGO PROTEZIONE CATODICA
Produzione ed accumulo di acqua calda sanitaria (ACS). Anodo di magnesio. Modelli > 1500 n° 2 Anodi di magnesio.
MATERIALI E FINITURE GUARNIZIONI-TESTATA DI RINVIO
®
Acciaio rivestito in Polywarm (certificazioni ACS - SSICA - EN Guarnizioni in gomma siliconica alimentare (D.M. n.174 del 2004);
16421) idoneo per acqua potabile ai sensi del D. M. n. 174 del resistenza in esercizio fino a 200 °C. Testata in acciaio al carbonio
06.04.04 con trattamento anticorrosivo.
SCAMBIATORE DI CALORE: GARANZIA
Scambiatore di calore a fascio tubiero in Acciaio Inox 316L 5 anni (vedi condizioni generali di vendita)
COIBENTAZIONE (SMONTABILE) ACCESSORI E RICAMBI
Fibra di poliestere NOFIRE ® riciclabile ad elevato Per l’elenco completo consultare la relativa sezione.
isolamento termico e classe di resistenza al fuoco B-s2d0 (EN
13501).
Rivestimento esterno in PVC.
EXTRA 1 WXC OR Superficie Classe
316L Coibentazione Scambiatori Energetica
Modello MORBIDA SMONTABILE INOX 316L
CODICE Prezzo € [m ] 2
RIVESTIMENTO ACS SCAMBIATORE 200 3072161430031 1.982,00 0,5 C
in POLYWARM ® INOX 316L
300 3072161430032 2.262,00 0,75 C
500 3072161430033 2.622,00 1 C
800 3072161430034 3.536,00 1,5 C
1000 3072161430035 4.163,00 2 C
1500 3072161430036 5.339,00 3 C
2000 3072161430037 6.976,00 4 C
3000 3072161430008 8.772,00 5
4000 3072161430009 13.385,00 8
5000 3072161430011 15.600,00 10
I dati termici sono riferiti alle seguenti condizioni: Temperatura primario ingresso bollitore a 80 °C, e generatore di potenza adeguata; Potenza e produzione ACS in continuo da 10
a 45 °C; ACS prelevabile nei primi 10’ e nella prima ora a partire da accumulo a 60 °C, alimentazione 10 °C e distribuzione 45 °C; Acqua sanitaria secondo le prescrizioni della Norma
UNI CTI 8065. Anche se l’accumulo è testato fino ad alte temperature di esercizio (vedi Tmax), occorre riferirsi al D.P.R. 26/08/93 n. 412 integrato con D.P.R. 551/99 e Legge n. 10 del
9/1/91 per un razionale utilizzo.
Produzione in A.C.S. prelevabile A.C.S. prelevabile Portata Perdita di carico
Preriscaldamento Potenza
Modello continuo di A.C.S nei primi 10 minuti nella prima ora primario scambiatore primario
[min] [Kw] [lt/h] [lt/10’] [lt/60’] [m /h] [mm.c.a.] [mbar]
3
200 49 18 455 347 635 2 309 30,3
300 48 28 701 524 968 3 372 36,5 Prodotti progettati e realizzati per l’utilizzo entro i limiti di temperatura e di pressione dell’Art. 4.3 della Direttiva 2014/68/EU (PED)
500 60 38 947 844 1443 4 419 41,1
800 59 59 1466 1301 2230 6 718 70,4
1000 54 86 2127 1776 3123 10 1380 135,3
1500 53 133 3290 2677 4761 15 2295 225,1
2000 52 180 4453 3564 6384 20 2996 293,8
3000 65 216 5361 5144 8539 20 2436 238,9
4000 57 330 8168 6918 12092 20 3896 382,1
5000 60 401 9921 8639 14923 20 4707 461,6
ACCESSORI
Centralina FULL CONTROL montata sul bollitore Termometro con pozzetto Anodo al titanio
per
€
€
CODICE
CODICE
CODICE € modelli 5032240000107 117,00 5200000000008 302,00 Modello
200, 300
5220280000004 644,00 WXC Confezione da 5 pezzi 5200000000009 380,00 500, 800
5200000000011 465,00 1000, 1500
5200000000013 830,00 2000
160
