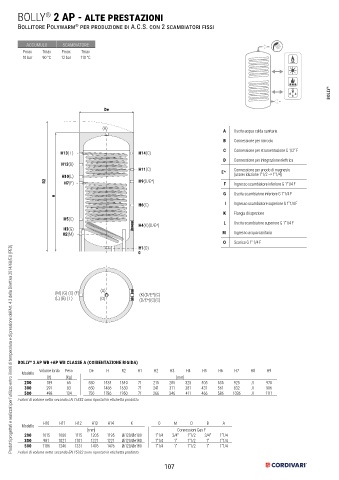

Page 107 - CORDIVARI - LISTINO BOLLITORI E TERMOACCUMULATORI

BOLLY 2 AP - alte prestazioni
®
Bollitore Polywarm per produzione di A.C.S. con 2 scambiatori fissi
®

ACCUMULO SCAMBIATORE
Pmax Tmax Pmax Tmax
10 bar 90 °C 12 bar 110 °C

BOLLY ®

De

(A)
A Uscita acqua calda sanitaria
B Connessione per ricircolo
C Connessione per strumentazione G 1/2” F
H13( I ) H14(C)
D Connessione per integrazione elettrica
H12(B)
H11(C) E* Connessione per anodo di magnesio
H10(L) (usare riduzione 1"1/2 ―> 1"1/4)
R2 H7(F) H9(D/E*) F Ingresso scambiatore inferiore G 1”1/4 F

G Uscita scambiatore inferiore G 1”1/4 F
H
H6(C) I Ingresso scambiatore superiore G 1”1/4 F
K Flangia di ispezione
H5(C)
H4(K)(D/E*) L Uscita scambiatore superiore G 1”1/4 F
H3(G)
H2(M) M Ingresso acqua sanitaria
O Scarico G 1” 1/4 F
H1(O)
Prodotti progettati e realizzati per l’utilizzo entro i limiti di temperatura e di pressione dell’Art. 4.3 della Direttiva 2014/68/EU (PED)
0

(M) (G) (C) (F) (A) (K)(D/E*)(C)
(L) (B) ( I ) (O) (D/E*)(C)(C)

BOLLY 2 AP WB +AP WB CLASSE A (COIBENTAZIONE RIGIDA)
®
Volume lordo Peso De H R2 H1 H2 H3 H4 H5 H6 H7 H8 H9
Modello
[lt] [Kg] [mm]
200 189 65 550 1434 1540 71 215 285 325 405 535 925 // 970
300 291 83 650 1486 1630 71 241 311 381 431 561 832 // 906
500 498 134 750 1786 1950 71 266 346 411 466 586 1036 // 1111
I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.

H10 H11 H12 H13 H14 K O M D B A
Modello
[mm] Connessioni Gas F
200 1015 1080 1115 1205 1195 Øi120/Øe180 1”1/4 3/4" 1”1/2 3/4" 1”1/4
300 981 1021 1101 1221 1221 Øi120/Øe180 1”1/4 1" 1”1/2 1" 1”1/4
500 1186 1246 1331 1476 1476 Øi120/Øe180 1”1/4 1" 1”1/2 1" 1”1/4
I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.
