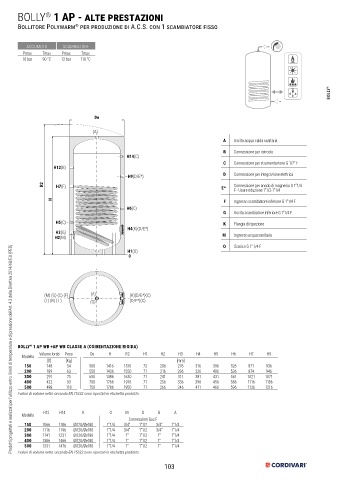

Page 103 - CORDIVARI - LISTINO BOLLITORI E TERMOACCUMULATORI

BOLLY 1 AP - alte prestazioni
®
Bollitore Polywarm per produzione di A.C.S. con 1 scambiatore fisso
®

ACCUMULO SCAMBIATORE
Pmax Tmax Pmax Tmax
10 bar 90 °C 12 bar 110 °C

BOLLY ®

De

(A)
A Uscita acqua calda sanitaria

B Connessione per ricircolo
H14(C)
C Connessione per strumentazione G 1/2” F
H12(B)
H9(D/E*) D Connessione per integrazione elettrica
R2 H7(F) E* Connessione per anodo di magnesio G 1”1/4
F - Usare riduzione 1"1/2-1"1/4
H F Ingresso scambiatore inferiore G 1”1/4 F
H6(C)
G Uscita scambiatore inferiore G 1”1/4 F
H5(C) K Flangia di ispezione
H4(K)(D/E*)
H3(G)
H2(M) M Ingresso acqua sanitaria
O Scarico G 1” 1/4 F
Prodotti progettati e realizzati per l’utilizzo entro i limiti di temperatura e di pressione dell’Art. 4.3 della Direttiva 2014/68/EU (PED)
H1(O)
0

(M) (G) (C) (F) (A) (K)(D/E*)(C)
(L) (B) ( I ) (O) (D/E*)(C)

BOLLY 1 AP WB +AP WB CLASSE A (COIBENTAZIONE RIGIDA)
®
Volume lordo Peso De H R2 H1 H2 H3 H4 H5 H6 H7 H9
Modello
[lt] [Kg] [mm]
150 148 54 500 1416 1510 72 206 276 316 396 526 871 936
200 189 63 550 1436 1550 71 216 286 326 406 536 874 946
300 291 75 650 1486 1630 71 241 311 381 431 561 1021 1071
400 422 93 700 1766 1910 71 256 336 396 456 586 1116 1186
500 498 118 750 1786 1950 71 266 346 411 466 596 1136 1216
I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.

Modello H12 H14 K O M D B A
Connessioni Gas F
150 1066 1186 Øi120/Øe180 1”1/4 3/4" 1”1/2 3/4" 1”1/4
200 1116 1196 Øi120/Øe180 1”1/4 3/4" 1”1/2 3/4" 1”1/4
300 1141 1231 Øi120/Øe180 1”1/4 1" 1”1/2 1" 1”1/4
400 1386 1466 Øi120/Øe180 1”1/4 1" 1”1/2 1" 1”1/4
500 1331 1476 Øi120/Øe180 1”1/4 1" 1”1/2 1" 1”1/4
I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.

103
