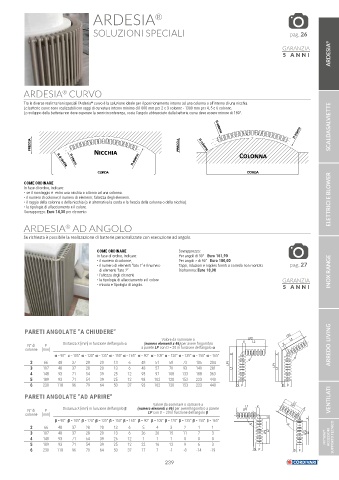

Page 239 - CORDIVARI - CATALISTINO SCALDASALVIETTE

ARDESIA
®

SOLUZIONI SPECIALI pag. 26

ARDESIA ®
GARANZIA
5 ANNI

®
ARDESIA CURVO
Tra le diverse realizzazioni speciali l’Ardesia curvo è la soluzione ideale per il posizionamento intorno ad una colonna o all’interno di una nicchia.
®
SCALDASALVIETTE
Le batterie curve sono realizzabili con raggi di curvatura interno minimo di1 000 mm per 2 e 3 colonne - 1300 mm per 4, 5 e 6 colonne.
Lo sviluppo della batteria non deve superare la semicirconferenza, ossia l’angolo abbracciato dalla batteria curva deve essere minore di 180°.

Nicchia Colonna

COME ORDINARE
In fase di ordine, indicare:
• se il montaggio è entro una nicchia o attorno ad una colonna.
• il numero di colonne; il numero di elementi; l’altezza degli elementi.
• il raggio della colonna o della nicchia (o in alternativa la corda e la freccia della colonna o della nicchia). ELETTRICI E BLOWER
• la tipologia di allacciamento e il colore.
Sovrapprezzo: Euro 14,30 per elemento

®
ARDESIA AD ANGOLO
Su richiesta è possibile la realizzazione di batterie personalizzate con esecuzione ad angolo.

COME ORDINARE Sovrapprezzo:
In fase di ordine, indicare: Per angoli di 90° - Euro 161,90
• il numero di colonne, Per angoli > di 90° - Euro 180,00
• il numero di elementi “lato 1” e il numero Tappi, riduzioni e nipples forniti a corredo non montati. pag. 27
di elementi “lato 2” Diaframma: Euro 10,90
• l’altezza degli elementi LP2 LP2 LP2 L2 LP2 L2 INOX RANGE
• la tipologia di allacciamento e il colore X L2 X L2 GARANZIA X
X
• misura e tipologia di angolo.
5 ANNI
X X X X
α α α α
LP1 LP1
L1 L1 L1 LP1 L1 LP1
D P D P D P D P
PARETI ANGOLATE “A CHIUDERE” LP2 LP2
Valore da sommare a X LP2 L2 X LP2 L2 L2 L2
(numero elementi x 46) per avere l'ingombro
N° di P Distanza X [mm] in funzione dell'angolo α a parete LP con D = 20 in funzione dell'angolo α X X ARREDO LIVING
colonne [mm]
α = 90° α = 105° α = 120° α = 135° α = 150° α = 165° α = 90° α = 105° α = 120° α = 135° α = 150° α = 165° X X α X α
X
2 66 48 37 28 20 13 6 48 51 58 73 105 204 α LP1 α
LP1
3 107 48 37 28 20 13 6 48 57 70 93 140L1 281 L1 L1 LP1 L1 LP1
4 148 93 71 54 39 25 12 93 97 108 133 188 363
5 189 93 71 54 39 25 12 93 102 120 153 223 440
6 230 118 96 79 64 50 37 93 102 120 153 223 D 440 D P D P D P
P
PARETI ANGOLATE “AD APRIRE“ VENTILATI
Valore da sommare o sottrarre a L1 X L1 X LP1 LP1
L1
L1
LP1
N° di P Distanza X [mm] in funzione dell'angolo β (numero elementi x 46) per averel'ingombro a parete LP1 X X
LP con D = 20 in funzione dell'angolo β
colonne [mm]
X X
β = 90° β = 105° β = 120° β = 135° β = 150° β = 165° β = 90° β = 105° β = 120° β = 135° β = 150° β = 165° X X
β β β β
2 66 48 37 28 20 13 6 5 4 3 2 1 1
3 107 48 37 28 20 13 6 26 20 15 11 7 3 LP2 L2 LP2 L2 LP2 L2 LP2 L2
4 148 93 71 54 39 25 12 1 1 1 0 0 0 MY WAY ® ACCESSORI SUPPORTO TECNICO
5 189 93 71 54 39 25 12 22 16 12 9 6 3
6 230 118 96 79 64 50 37 17 7 -1 -8 -14 -19 D P D P D P D P
239
L1 L1
L1 X L1 X LP1 LP1
LP1 LP1 X X
X X
X X
β β β β
LP2 L2 LP2 L2 LP2 L2 LP2 L2
D P D P D P D P
