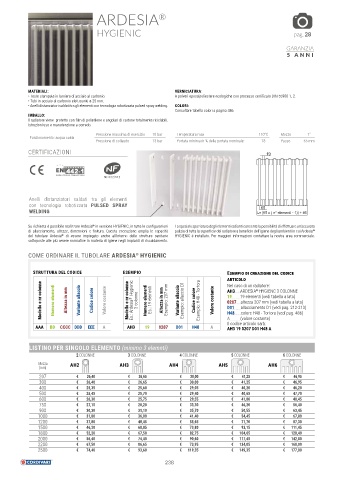

Page 238 - CORDIVARI - CATALISTINO SCALDASALVIETTE
P. 238
ARDESIA ®
HYGIENIC pag. 28
GARANZIA
5 ANNI
MATERIALI: VERNICIATURA:
• Teste stampate in lamiera di acciaio al carbonio. A polveri epossipoliestere ecologiche con processo certificato DIN 55900-1,-2.
• Tubi in acciaio al carbonio elettrouniti ø 25 mm.
• Anelli distanziatori saldati tra gli elementi con tecnologia robotizzata pulsed spray welding. COLORI:
Consultare tabella colori a pagina 486.
IMBALLO:
Il radiatore viene protetto con film di polietilene e angolari di cartone totalmente riciclabili.
Istruzioni uso e manutenzione a corredo.
Pressione massima di esercizio 10 bar Temperatura max 110°C Mozzo 1”
Funzionamento: acqua calda
Pressione di collaudo 13 bar Portata minima in % della portata nominale: 18 Passo 65 mm
CERTIFICAZIONI 19
NF 047/143
Anelli distanziatori saldati tra gli elementi
con tecnologia robotizzata PULSED SPRAY
65
WELDING L= [65 x ( n° elementi - 1)] + 46
Su richiesta è possibile realizzare Ardesia in versione HYGIENIC, in tutte le configurazioni La speciale spaziatura degli elementi radianti consente la possibilità di effettuare un’accurata
®
di allacciamento, altezze, dimensioni e finitura. Questa esecuzione amplia le capacità pulizia di tutta la superficie del radiatore a beneficio dell’igiene degli ambienti in cui Ardesia
®
del tubolare Ardesia di essere impiegato anche all’interno delle strutture sanitarie HYGIENIC è installato. Per maggiori informazioni contattare la nostra area commerciale.
®
sottoposte alle più severe normative in materia di igiene negli impianti di riscaldamento.
COME ORDINARE IL TUBOLARE ARDESIA HYGIENIC
®
STRUTTURA DEL CODICE ESEMPIO Esempio di creazione del codice
articolo
Modello e nr colonne Numero elementi Altezza in mm Variante allaccio Codice colore Valore costante Modello e nr colonne Es.: Ardesia ® Hygienic 3 colonne Numero elementi Es.: 19 elementi Altezza in mm Esempio: 207 mm Variante allaccio Esempio: allaccio D1 Codice colore Esempio: H48 - Tortora Valore costante AH3 ARDESIA HYGIENC 3 COLONNE
Nel caso di un radiatore:
®
19 19 elementi (vedi tabella a lato)
0207 altezza 207 mm (vedi tabella a lato)
D01 allacciamento D1 (vedi pag. 212-213)
H48 colore H48 - Tortora (vedi pag. 486)
A (valore costante)
Il codice articolo sarà:
AAA BB CCCC DDD EEE A AH3 19 0207 D01 H48 A AH3 19 0207 D01 H48 A
LISTINO PER SINGOLO ELEMENTO (minimo 3 elemnti)
2 COLONNE 3 COLONNE 4 COLONNE 5 COLONNE 6 COLONNE
Altezza AH2 AH3 AH4 AH5 AH6
[mm]
207 € 26,40 € 26,65 € 30,00 € 41,25 € 46,95
300 € 26,40 € 26,65 € 30,00 € 41,25 € 46,95
400 € 25,35 € 25,60 € 29,05 € 40,20 € 46,20
500 € 25,45 € 25,70 € 29,40 € 40,65 € 47,70
600 € 26,30 € 25,75 € 29,55 € 41,80 € 48,45
750 € 27,15 € 28,20 € 33,30 € 46,20 € 56,40
900 € 30,30 € 31,10 € 35,70 € 50,55 € 63,45
1000 € 31,80 € 36,00 € 41,40 € 54,45 € 67,80
1200 € 37,80 € 48,45 € 55,65 € 71,70 € 87,30
1500 € 46,20 € 60,85 € 73,80 € 93,15 € 111,45
1800 € 52,20 € 67,50 € 82,75 € 104,65 € 128,40
2000 € 56,40 € 74,40 € 90,60 € 117,45 € 142,80
2200 € 67,50 € 86,65 € 73,95 € 134,05 € 160,00
2500 € 74,40 € 93,60 € 119,35 € 149,35 € 177,00
238
